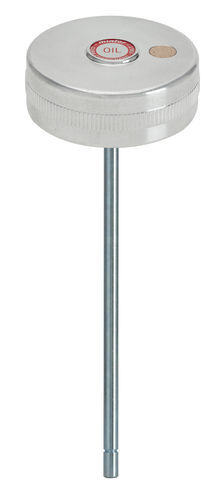

Bouchon reniflard TFES/ZA

Description
Bouchon avec filetage interne (femelle) en alliage d'aluminium pour application sur manchons avec filetage mâle. Le filtre sphérique en bronze de 40 microns intégré au bouchon permet d'évacuer la pression interne et empêche l'entrée de corps étrangers lors de la phase d'aspiration. Jauge de niveau incorporée; disponible en différentes longueurs et peut être fournie avec encoches min. et max.

Options

• Disponible sur demande avec traitement d'anodisation.

Remarque
Le produit n'est pas conçu pour fonctionner en position inversée. L'installation ou les essais dans cette configuration ne sont pas conformes aux spécifications de conception et peuvent compromettre le bon fonctionnement de l'appareil.

Fiche Technique - GAS ISO 228
MODELE | CODE OIL | CODE DIESEL | f | d | h | l | g | POIDS (g)
TFES/ZA0G | 1WFZA002 | 1WFZA003 | 1″ | 40 | 23 | 200 | 5 | 68
TFES/ZA1G | 1WFZA102 | 1WFZA103 | 1″ 1/4 | 50 | 23 | 250 | 5 |
TFES/ZA2G | 1WFZA202 | 1WFZA203 | 1″ 1/2 | 55 | 23 | 250 | 5 |
TFES/ZA3G | 1WFZA302 | 1WFZA303 | 2″ | 65 | 23 | 250 | 5 | 107

Fiche Technique - MÉTRIQUE MB
MODELE | CODE OIL | CODE DIESEL | f | d | h | l | g | POIDS (g)
TFES/ZA4M | 1WFZA402 | 1WFZA403 | 60 x 2 | 65 | 23 | 250 | 5 |

Caractéristiques / spécifications techniques

• Matériau : alliage d'aluminium (corps du bouchon).
• Filtre : filtre sphérique en bronze, 40 microns, intégré au bouchon (évacue la pression interne et filtre les corps étrangers en phase d'aspiration).
• Jauge : jauge de niveau incorporée; disponible en différentes longueurs et pouvant être fournie avec encoches min. et max.
• Traitement de surface : disponible sur demande avec anodisation.
• Orientation de service : non conçu pour fonctionner en position inversée; installation/essais en position inversée non conformes.
• Normes / types de filetage : variantes GAS ISO 228 et MÉTRIQUE MB selon les tableaux techniques.
• Variante TFES/ZA0G — CODE OIL : 1WFZA002; CODE DIESEL : 1WFZA003; f : 1″; d : 40; h : 23; l : 200; g : 5; POIDS (g) : 68.
• Variante TFES/ZA1G — CODE OIL : 1WFZA102; CODE DIESEL : 1WFZA103; f : 1″ 1/4; d : 50; h : 23; l : 250; g : 5; POIDS (g) : non spécifié.
• Variante TFES/ZA2G — CODE OIL : 1WFZA202; CODE DIESEL : 1WFZA203; f : 1″ 1/2; d : 55; h : 23; l : 250; g : 5; POIDS (g) : non spécifié.
• Variante TFES/ZA3G — CODE OIL : 1WFZA302; CODE DIESEL : 1WFZA303; f : 2″; d : 65; h : 23; l : 250; g : 5; POIDS (g) : 107.
• Variante TFES/ZA4M — CODE OIL : 1WFZA402; CODE DIESEL : 1WFZA403; f : 60 x 2; d : 65; h : 23; l : 250; g : 5; POIDS (g) : non spécifié.
