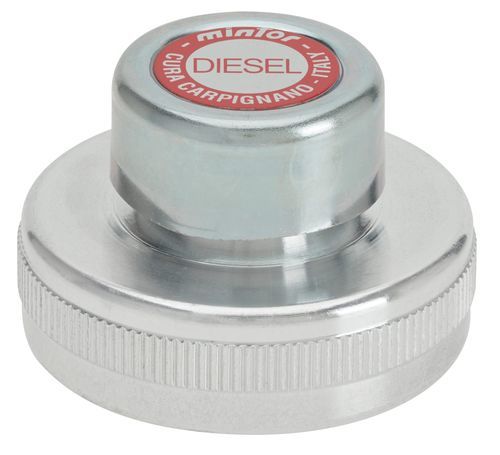

Bouchon reniflard TFES/ZFd'obturation
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- reniflard
- Applications
- d'obturation
Description
Résumé
Bouchon fileté femelle en alliage d'aluminium, sans traitement de surface par défaut, destiné à être monté sur manchons à filetage mâle. Un couvercle en acier galvanisé et un filtre sphérique en bronze (40 microns) permettent d'évacuer les pressions internes tout en empêchant l'introduction de corps étrangers lors de la phase d'aspiration. Particulièrement indiqué pour milieux poussiéreux et pour machines agricoles et de construction.
Options
Disponible sur demande avec traitement d'anodisation.
Remarques de sécurité
Le produit n'est pas conçu pour fonctionner en position inversée. L'installation ou les essais dans cette configuration ne sont pas conformes aux spécifications de conception et peuvent compromettre le bon fonctionnement.
Fiche Technique - GAS ISO 228
MODELE | CODE OIL | CODE DIESEL | f | d | h | l | D | POIDS (g)
TFES/ZF1G | 1WCPF101 | 1WCPF102 | 1" | 30 | 21 | 41 | 40 | 58
TFES/ZF2G | 1WCPF201 | 1WCPF202 | 1" 1/2 | 38 | 21 | 41 | 55 | 128
TFES/ZF3G | 1WCPF301 | 1WCPF302 | 2" | 38 | 21 | 41 | 65 | 142
Fiche Technique - MÉTRIQUE MB
MODELE | CODE OIL | CODE DIESEL | f | d | h | l | D | POIDS (g)
TFES/ZF4M | 1WCPF401 | 1WCPF402 | 60 x 2 | 38 | 21 | 41 | 65 | 282
Caractéristiques / spécifications techniques
Bouchon fileté femelle en alliage d'aluminium, sans traitement de surface par défaut, destiné à être monté sur manchons à filetage mâle. Un couvercle en acier galvanisé et un filtre sphérique en bronze (40 microns) permettent d'évacuer les pressions internes tout en empêchant l'introduction de corps étrangers lors de la phase d'aspiration. Particulièrement indiqué pour milieux poussiéreux et pour machines agricoles et de construction.
Options
Disponible sur demande avec traitement d'anodisation.
Remarques de sécurité
Le produit n'est pas conçu pour fonctionner en position inversée. L'installation ou les essais dans cette configuration ne sont pas conformes aux spécifications de conception et peuvent compromettre le bon fonctionnement.
Fiche Technique - GAS ISO 228
MODELE | CODE OIL | CODE DIESEL | f | d | h | l | D | POIDS (g)
TFES/ZF1G | 1WCPF101 | 1WCPF102 | 1" | 30 | 21 | 41 | 40 | 58
TFES/ZF2G | 1WCPF201 | 1WCPF202 | 1" 1/2 | 38 | 21 | 41 | 55 | 128
TFES/ZF3G | 1WCPF301 | 1WCPF302 | 2" | 38 | 21 | 41 | 65 | 142
Fiche Technique - MÉTRIQUE MB
MODELE | CODE OIL | CODE DIESEL | f | d | h | l | D | POIDS (g)
TFES/ZF4M | 1WCPF401 | 1WCPF402 | 60 x 2 | 38 | 21 | 41 | 65 | 282
Caractéristiques / spécifications techniques
- Type : bouchon fileté femelle TFES/ZF
- Fonction : bouchon avec reniflard
- Matériau : corps en alliage d'aluminium (sans traitement de surface par défaut)
- Couvercle : acier galvanisé
- Filtre : bronze sphérique, 40 microns
- Applications : pour manchons avec filetage mâle ; indiqué pour milieux poussiéreux, machines agricoles et de construction
- Option : anodisation disponible sur demande
- Restriction d'utilisation : ne pas utiliser en position inversée ; installation/essais inversés peuvent compromettre le fonctionnement
- Normes / tableaux : tableaux de dimensions et poids GAS ISO 228 et MÉTRIQUE MB (voir exemples ci‑dessus)
