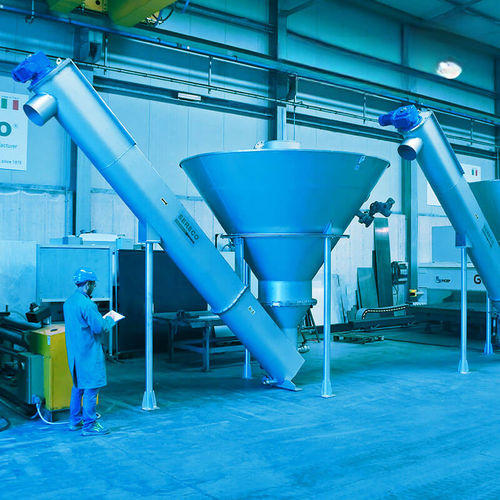

Séparateur de sable automatique ESC

stationnaireen acier inoxydable

CATÉGORIE EAU POTABLE
TYPOLOGIE UNITÉ D'ÉLIMINATION DES SABLES

QUAND L'UTILISER
Le classificateur à vis ESC avec effet Coanda intégré est conçu pour être installé dans des stations d'épuration de taille moyenne et grande. Il est généralement placé en aval des dégrilleurs afin d'obtenir un fort dessèchement du mélange sable-eau, avec une teneur en eau du sable déshydraté d'environ 10–12% et une teneur en matières organiques dans le sable inférieure à 3%.

CONSTRUCTION

• Cuve conique tronquée
• Vis spécialement profilée inclinée à 30° ou 45°
• Vanne motorisée pour l'évacuation des matières organiques
• Système automatique de lavage des sables avec rotamètre pour la mesure du débit, vannes et électrovannes pour la régulation du débit d'eau
• Capteur de mesure de la densité des sables
• Système de drainage au fond
• Réducteur robuste adapté à la rotation de la vis
• Trémie d'évacuation des sables
• Supports et boulons d'ancrage fournis pour une bonne stabilité

FONCTIONNEMENT
Les sables mêlés d'eau et de matières organiques pénètrent dans le classificateur ESC par la partie centrale supérieure de la cuve via une entrée tangentielle avec cyclone, assurant la séparation par effet Coanda. La conception favorise une séparation immédiate des particules plus lourdes que l'eau. L'eau de lavage des sables est injectée au fond de la cuve pour éliminer la charge organique. L'eau et les matières organiques sortent de la cuve respectivement par un débordement spécial et une vanne motorisée, tandis que les sables se déposent dans une section du fond. Les sables déposés sont retenus et relevés par la vis tournante pour un drainage maximal, puis évacués par canalisation vers un dispositif de collecte.

FIABILITÉ
La simplicité de construction et la qualité des composants garantissent des performances élevées et une fiabilité en fonctionnement continu. La construction standard est en acier inoxydable ; d'autres nuances d'acier inoxydable sont disponibles sur demande selon l'agressivité des eaux à traiter.

Caractéristiques / spécifications techniques

• Modèle : ESC
• Application : stations d'épuration moyennes et grandes ; installé en aval des dégrilleurs
• Fonction : fort dessèchement du mélange sable-eau
• Teneur en eau du sable déshydraté typique : environ 10–12%
• Teneur en matières organiques dans le sable : < 3%
• Options d'inclinaison de la vis : 30° ou 45°
• Principe de séparation : entrée tangentielle avec cyclone / effet Coanda
• Lavage des sables : injection depuis le fond ; système automatique avec rotamètre, vannes et électrovannes
• Évacuation des organiques : vanne motorisée
• Mesure de densité des sables : capteur dédié
• Drainage : système de drainage au fond
• Motorisation : réducteur robuste pour la rotation de la vis
• Évacuation : trémie d'évacuation et conduite vers dispositif de collecte
• Matériau : acier inoxydable standard (autres nuances sur demande)
• Montage : supports et boulons d'ancrage fournis
