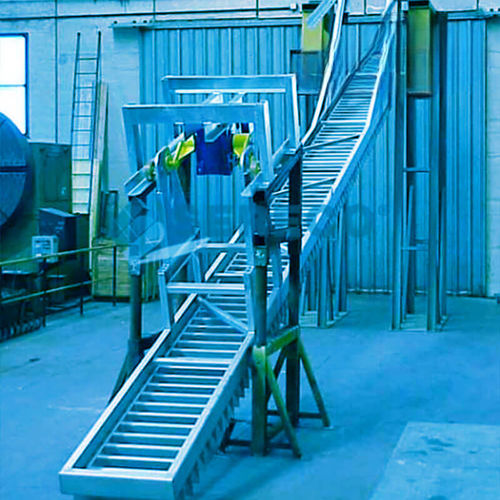

Séparateur de sable en acier au carbone ESPP

stationnaireen acier inoxydable

CATÉGORIE EAU POTABLE
TYPOLOGIE UNITE D'ÉLIMINATION DES SABLES/GRAVIERS

QUAND L'UTILISER Le classificateur à graviers cantilever de type ESPP est installé dans des stations de traitements de taille moyenne et grande ; il est généralement placé en aval des désableurs afin d'améliorer la déshydratation des graviers. Son emploi devient exclusif lorsque des désableurs de type DR de SERECO ou des modèles équivalents sont utilisés en amont.

COMMENT IL EST FABRIQUÉ Le classificateur à graviers cantilever est principalement composé de :

• un châssis mobile équipé de lames de désablage constituant le râteau et d'un système de leviers pour le mouvement
• un groupe motoréducteur, comprenant un arbre à cames et un support fixe adapté
• un ensemble de roues foulantes nécessaire pour obtenir le mouvement correct de la machine
• des rails pour roues foulantes fixés sur la paroi du bassin

COMMENT ÇA FONCTIONNE La machine est généralement installée dans un bassin en béton muni d'une pente adaptée permettant l'évacuation de l'eau issue des graviers extraits. Sur demande, le bassin peut être en acier et la machine fournie entièrement préfabriquée. Le mélange eau-gravier est introduit dans la canalisation par une conduite ou une trémie, selon le type de désableur en amont. Une fois dans le bassin, les graviers portés par l'écoulement se déposent au fond tandis que l'eau s'écoule par un seuil placé du côté opposé. Les graviers collectés sont retirés par le mécanisme de raclage du classificateur ESPP. Au début de chaque cycle, le châssis mobile avance en balayant les graviers ; puis il est relevé et replacé en position de départ avant de redescendre. Un nouveau cycle commence alors. Après un certain nombre de cycles, en fonction de la longueur de l'ESPP, les graviers atteignent le point de décharge. Le mouvement de raclage est obtenu par la combinaison de la rotation de l'arbre à cames entraîné par le motoréducteur et le mouvement consécutif des leviers et des roues foulantes. L'équipement peut être réalisé en acier carbone galvanisé ou en acier inoxydable.

POINTS FORTS

• efficacité maximale dans la séparation sable-boue
• débits spécifiques d'eau élevés
• simplicité fonctionnelle
• consommation énergétique réduite

Caractéristiques / Spécifications techniques

• Modèle : ESPP
• Marque : Sereco
• Catégorie : Eau potable
• Typologie : Unité d'élimination des graviers
• Applications : stations de traitement moyennes et grandes ; installée en aval des désableurs (ex. type DR)
• Construction : généralement installée dans un bassin en béton incliné ; possibilité de bassin en acier préfabriqué sur demande
• Principaux composants : châssis mobile avec lames de désablage (râteau) ; système de leviers ; motoréducteur avec arbre à cames et support fixe ; roues foulantes ; rails pour roues foulantes
• Fonctionnement : mouvement cyclique de raclage entraîné par l'arbre à cames et les leviers ; entrée par conduite ou trémie ; sortie par seuil ; décharge des graviers après cycles successifs selon la longueur
• Matériaux : acier carbone galvanisé ou acier inoxydable
• But : déshydratation des graviers et séparation du sable du mélange eau-gravier
