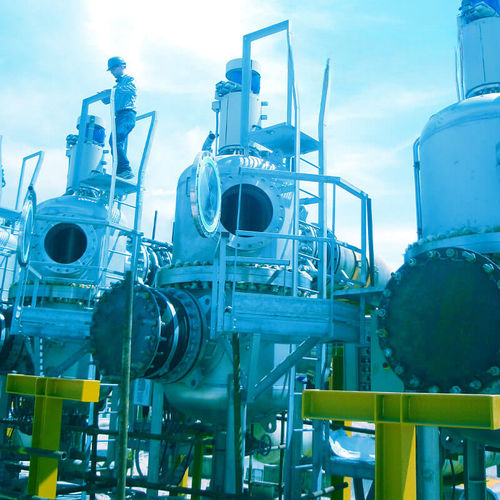

Filtre à eau ABSWF

Présentation
Le filtre à contre-lavage automatique ABSWF est conçu pour des débits importants dans des installations de taille moyenne et grande utilisant des captages en mer, en rivière ou en lac. Il assure une séparation solide-liquide fiable et sert à éliminer les sables, matières organiques en suspension, algues et contaminants similaires. Il est adapté à une installation en ligne avec raccords à brides et à un fonctionnement continu sans arrêt de la filtration.

Catégorie / Typologie
Eau potable / FILTRES

Quand l'utiliser
L'ABSWF est généralement utilisé sur des installations moyennes et grandes nécessitant une installation en ligne simple, une grande fiabilité et une élimination efficace des solides (sable, algues, matières organiques en suspension) pour des captages marins, fluviaux ou lacustres.

Construction

• Chambre cylindrique robuste composée de deux compartiments bridés en ligne (eau brute et eau filtrée) avec fonds hémisphériques aux extrémités
• Ensemble d'éléments filtrants cylindriques composés de barres trapézoïdales installés au-dessus d'une plaque tournante avec arbre d'entraînement central
• Raccords à brides pour eau brute et eau filtrée
• Système de contre-lavage composé d'un collecteur de lavage et d'une vanne motorisée
• Instruments de surveillance des pressions dans les différentes sections
• Réducteur moteur robuste sur l'arbre tournant avec limiteur de charge
• Joint hydraulique adapté aux pressions sur l'arbre
• Armoire de commande embarquée
• Escalier d'accès et passerelle de maintenance

Fonctionnement
Pendant la filtration normale, l'eau traverse les éléments filtrants sous l'effet de la différence de pression entre les deux compartiments (toujours inférieure à 0,5 bar). Lorsque la pression différentielle atteint la valeur maximale réglée pendant que la filtration se poursuit, le contre-lavage des éléments filtrants démarre. Selon le modèle, le contre-lavage peut s'effectuer séquentiellement sur un, deux ou trois éléments à la fois jusqu'à ce que la pression différentielle retombe en dessous du point minimal réglé.

Points forts

• Adapté à l'eau de mer
• Filtration pressurisée avec pression résiduelle élevée
• Fonctionnement totalement automatique sans arrêt de la filtration
• Faible consommation électrique
• Entretien courant réduit

Caractéristiques techniques

• Nom du modèle : ABSWF
• Application : eau potable / eau de mer / captages rivière / lac
• Fonction : filtre à contre-lavage automatique pour élimination des sables, matières organiques en suspension, algues
• Type de filtration : filtration pressurisée avec collecteur de contre-lavage et vanne motorisée
• Pression différentielle typique à travers les éléments : < 0,5 bar pendant la filtration
• Mode de contre-lavage : contre-lavage séquentiel (1, 2 ou 3 éléments à la fois selon le modèle)
• Composants mécaniques : plaque tournante avec arbre d'entraînement central, éléments filtrants cylindriques à barres trapézoïdales, motoréducteur avec limiteur de charge, joint hydraulique d'arbre
• Raccords : raccords à brides pour eau brute et eau filtrée pour installation en ligne
• Instrumentation : instruments de contrôle de pression pour les sections
• Auxiliaires : armoire de commande embarquée, escalier d'accès et passerelle de maintenance
• Fonctionnement : entièrement automatique sans arrêt de la filtration
