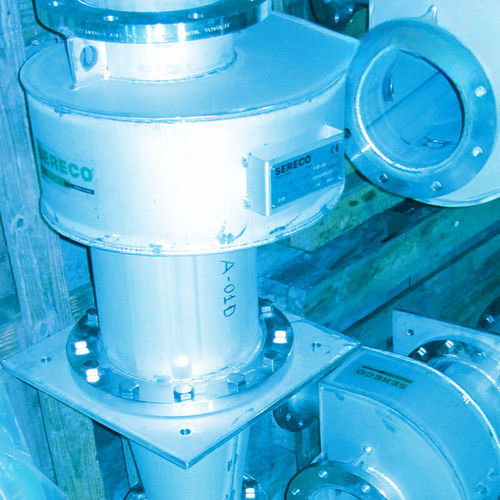

Hydrocyclone ICS

Catégorie / Typologie EAU POTABLE — UNITE D'ÉLIMINATION DU GRIT

Quand l'utiliser Le hydrocyclone type ICS est installé en aval des séparateurs de grit pour améliorer le déshydratation du grit rejeté. Il convient aux réseaux d'eau potable municipaux et industriels et aux étapes de prétraitement telles que criblage, filtration et broyage.

Construction Le hydrocyclone ne comporte pas de pièces en mouvement et se compose principalement de trois ou quatre éléments assemblés :

• volute d'entrée tangentielle
• un ou deux corps coniques tronqués reliés par brides
• vanne au rejet du grit (manuelle ou motorisée) couplée par bride

Fonctionnement L'eau entre tangentiellement par la volute en générant un vortex ; l'écoulement sort axialement par la sortie. L'action centrifuge, proportionnelle à la densité des particules, pousse le grit vers les parois latérales du corps conique tronqué où il descend par gravité jusqu'à la sortie, tandis que l'eau clarifiée remonte au centre. Une application type est l'installation à l'entrée d'un classificateur de grit où l'hydrocyclone effectue une première séparation eau/grit et réduit la capacité requise du classificateur. L'absence de pièces mécaniques mobiles et de motoréducteurs diminue les besoins d'installation et d'entretien.

Points forts

• Absence de motoréducteurs et de pièces mécaniques mobiles
• Fonctionnement passif sans consommation électrique
• Séparation eau/grit efficace
• Opération simple et faible entretien

Caractéristiques / spécifications techniques

• Principe : séparation centrifuge dans un corps conique tronqué
• Construction : volute d'entrée, corps conique tronqué, vanne de sortie (manuelle ou motorisée)
• Versions : disponible en assemblages 3 ou 4 parties selon le modèle
• Application typique : en aval des séparateurs de grit, à l'entrée des classificateurs de grit
• Secteurs : traitement de l'eau potable, élimination du grit, criblage, filtration, broyage
• Avantages : fonctionnement passif (sans alimentation), réduction de la capacité requise du classificateur, faibles coûts d'installation et d'entretien, longue durée de service
