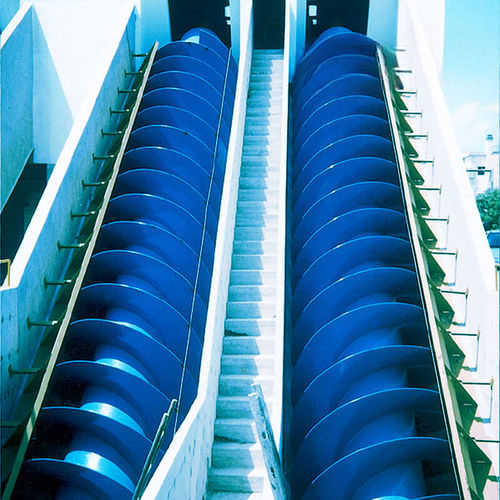

Pompe à vis PVA

d'irrigationà eaud'eau de mer

CATÉGORIE / TYPOLOGIE Eau potable / Systèmes de relèvement

DESCRIPTION La pompe à vis d'Archimède PVA est conçue pour relever de grands débits à faibles hauteurs manométriques et pour traiter des liquides contenant boues et matières solides. Applications typiques : eaux pluviales chargées, drainage d'eau de mer, eaux usées municipales et industrielles, eau d'irrigation et transfert d'eau/boues dans les stations d'épuration. Adaptée dès qu'un fort débit avec faible relevage est nécessaire.

PRINCIPALES CARACTÉRISTIQUES Les caractéristiques opérationnelles clés comprennent une grande ouverture libre pour le passage des solides et des boues, une régulation automatique du débit commandée par le niveau d'eau du puits d'alimentation, et la possibilité de faire varier le débit en modifiant la vitesse de rotation sans variation significative de la hauteur. L'efficacité hydraulique est élevée par rapport aux pompes centrifuges pour des conditions de débit et de hauteur équivalentes.

CONSTRUCTION La PVA standard se compose d'un arbre central de forte section sur lequel sont soudées les spires hélicoïdales ; la configuration standard est à trois spires, une ou deux spires étant disponibles sur demande. L'arbre et les spires sont supportés par des supports supérieurs et inférieurs spéciaux absorbant les forces radiales et axiales et permettant la rotation. L'extrémité supérieure se couple à l'entraînement (moteur électrique et boîte de vitesses), généralement par poulies et courroies trapézoïdales ou par accouplement élastique en option. Le support inférieur est généralement oscillant et équipé de joints pour prévenir l'entrée d'eau et de sable. La lubrification peut être graissée via tuyauterie et pompe de lubrification forcée ou de type lubrifié à vie. Un pare-éclaboussures évite les débordements et améliore l'efficacité hydraulique. Inclinaison standard de la vis : 38° (autres inclinaisons sur demande). L'ensemble est habituellement logé dans un canal en béton armé ; bac en acier disponible sur demande. Construction standard en acier au carbone peint époxy après sablage ; version inox sur demande.

POINTS FORTS

• Efficacité hydraulique élevée et constante même en cas de variation du débit
• Capacité à relever des débits très faibles comme très importants
• Faible maintenance
• Conception robuste et fiable pour applications avec boues et solides

CARACTÉRISTIQUES / SPÉCIFICATIONS TECHNIQUES

• Modèle / Série : PVA
• Inclinaison standard de la vis : 38° (autres inclinaisons sur demande)
• Spires de la vis : standard trois spires ; une ou deux spires disponibles sur demande
• Arbre : arbre central de forte section ; arbre et spires soudés ensemble
• Supports : supports supérieurs et inférieurs spéciaux ; support inférieur généralement oscillant avec joints
• Lubrification : graissée avec tuyauterie et pompe de lubrification forcée ou type lubrifié à vie
• Entraînement : moteur électrique et boîte de vitesses (accouplement standard via poulies et courroies ; accouplement élastique disponible)
• Logement : canal en béton armé standard ; bac en acier sur demande
• Matériaux de construction : acier au carbone peint époxy après sablage ; inox disponible sur demande
• Applications : eaux pluviales avec boues et solides, drainage d'eau de mer, eaux usées municipales/industrielles, eau d'irrigation, transfert eau/boues en stations d'épuration
• Hydraulique : adapté aux grands débits à faible hauteur ; bonne efficacité hydraulique comparée aux pompes centrifuges
