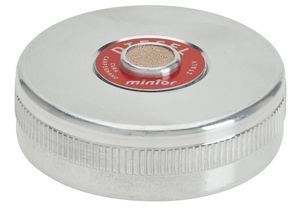

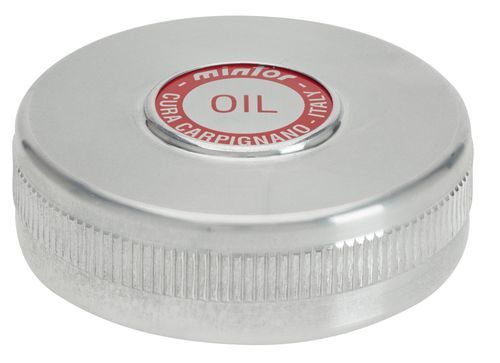

Stopfen zum Füllen TFE/Z

Kurzbeschreibung
Stopfen mit Innengewinde aus Aluminiumlegierung zur Verwendung an Muffen/Verbindungen mit Außengewinde.
Geliefert ohne Oberflächenbehandlung; verschiedene Beschriftungen auf Anfrage möglich.
Eloxierung (Anodisierung) auf Anfrage erhältlich.

Technisches Datenblatt - GAS ISO 228
MODELL | ARTIKELNUMMER OIL | ARTIKELNUMMER DIESEL | f | d | h | GEWICHT (g)
TFE/Z0G | 1WCPA002 | 1WCPA003 | 1" | 40 | 20 | 33
TFE/Z1G | 1WCPA102 | 1WCPA103 | 1" 1/4 | 50 | 20 | 34
TFE/Z2G | 1WCPA202 | 1WCPA203 | 1" 1/2 | 55 | 20 | 54
TFE/Z3G | 1WCPA302 | 1WCPA303 | 2" | 65 | 20 | 68

Technisches Datenblatt - METRISCH MB
MODELL | ARTIKELNUMMER OIL | ARTIKELNUMMER DIESEL | f | d | h | GEWICHT (g)
TFE/Z4M | 1WCPA402 | 1WCPA403 | 60 x 2 | 65 | 20 | 68

Eigenschaften / technische Spezifikationen

• Material: Aluminiumlegierung (Stopfen unbehandelt).
• Anwendung: für Muffen/Verbindungen mit Außengewinde.
• Oberflächenbehandlung: geliefert ohne Behandlung; Eloxierung auf Anfrage.
• Beschriftungen: verschiedene Beschriftungen auf Anfrage möglich.
• Normen / Anschlussarten: GAS ISO 228 und METRISCH MB (siehe obige Tabellen).
• Verfügbare Modelle und wichtige Abmessungen/Gewichte:
  • TFE/Z0G — f: 1" — d: 40 — h: 20 — Gewicht: 33 g — Code Oil: 1WCPA002 — Code Diesel: 1WCPA003
  • TFE/Z1G — f: 1" 1/4 — d: 50 — h: 20 — Gewicht: 34 g — Code Oil: 1WCPA102 — Code Diesel: 1WCPA103
  • TFE/Z2G — f: 1" 1/2 — d: 55 — h: 20 — Gewicht: 54 g — Code Oil: 1WCPA202 — Code Diesel: 1WCPA203
  • TFE/Z3G — f: 2" — d: 65 — h: 20 — Gewicht: 68 g — Code Oil: 1WCPA302 — Code Diesel: 1WCPA303
  • TFE/Z4M — f: 60 x 2 — d: 65 — h: 20 — Gewicht: 68 g — Code Oil: 1WCPA402 — Code Diesel: 1WCPA403
