Entlüftungsstopfen TRBFS

zum Füllen

Beschreibung

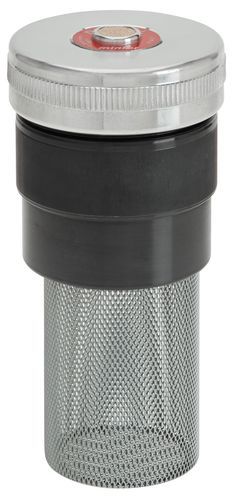

Einfüllstopfen mit Entlüfter TRBFS für Maschinenabdeckungen und -behälter. Abdeckung aus Aluminiumlegierung mit Innengewinde, ausgestattet mit einem sphärischen Bronze‑Filter 40 µm. Verschraubt auf einem UNI C30 brünierten Stahl‑Muffen, welcher auf die Maschinenabdeckung oder den Tank geschweißt wird. Enthält eine herausnehmbare Stahl‑Kartusche mit 800 µm Filtration.

Hauptmerkmale

• Modell: TRBFS
• Funktion: Einfüllstopfen mit Entlüfter
• Abdeckungsmaterial: Aluminiumlegierung (ohne Oberflächenbehandlung)
• Interne Filtration: sphärischer Bronze‑Filter 40 µm
• Muffe: UNI C30 brünierte Stahlmuffe zum Aufschweißen auf Abdeckung/Tank
• Kartusche: herausnehmbare Stahlkartusche, 800 µm
• Optionale Oberfläche: Eloxierung auf Anfrage
• Installationsbegrenzung: nicht zur Verwendung in umgekehrter Position vorgesehen
• Verfügbare Gewinde/Typen und Gewichte: siehe technische Tabellen unten (TYPE‑Zeilen)

Hinweis zur Installation
Das Produkt ist nicht für den Betrieb in umgekehrter Lage vorgesehen. Die Montage oder Prüfung in dieser Konfiguration entspricht nicht den Konstruktionsvorgaben und kann die ordnungsgemäße Funktion beeinträchtigen.

Technische Daten - GAS ISO 228
TYP | CODE OIL | CODE DIESEL | GEWINDE | d | h | p | l | c | f | GEWICHT (g)
TRBFS1G | 1SBSF102 | 1SBSF103 | 1" | 40 | 35 | 15 | 60 | 25 | 30 | 107
TRBFS2G | 1SBSF202 | 1SBSF203 | 1" 1/2 | 55 | 39 | 15 | 85 | 40 | 45 | 198
TRBFS3G | 1SBSF302 | 1SBSF303 | 2" | 65 | 47 | 24 | 85 | 50 | 57 | 438

Technische Daten - MB METRISCH
TYP | CODE OIL | CODE DIESEL | GEWINDE | d | h | p | l | c | f | GEWICHT (g)
TRBFS4M | 1SBSF402 | 1SBSF403 | 60 x 2 | 65 | 47 | 24 | 85 | 50 | 57 | 441
