Entlüftungsstopfen TRBFSC

zum Füllen

Produktname

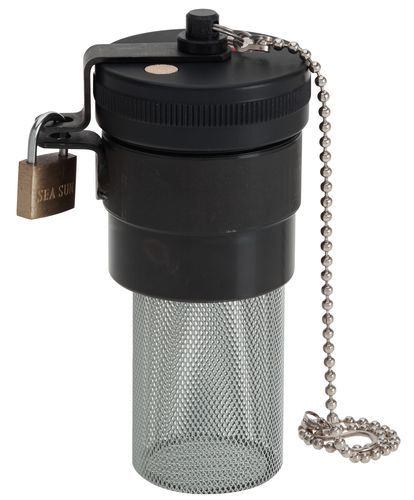

TRBFSC - Einfüllstopfen mit Entlüftung und Vorhängeschlosshalter

Allgemeine Beschreibung
Muffe aus brüniertem Stahl UNI C30, auf den Maschinendeckel oder Tank geschweißt. Wird mit einer herausnehmbaren Stahlkartusche mit 800 μm Filtration geliefert. Gewindefähiger Deckel aus schwarz eloxierter Aluminiumlegierung mit kugelförmigem Bronzeluftfilter 40 μm. Auf Wunsch mit Vorhängeschloss lieferbar.

Einschränkung der Verwendung
Das Produkt ist nicht für den Betrieb in umgekehrter Lage ausgelegt. Die Installation oder Prüfung in dieser Konfiguration entspricht nicht den Konstruktionsspezifikationen und kann den ordnungsgemäßen Betrieb beeinträchtigen.

Technische Infos - GAS ISO 228
MODELL | ARTIKELNUMMER OIL | ARTIKELNUMMER DIESEL | GEWINDE | d | h | p | l | c | f | r | e | GEWICHT (g)
TRBFSC2G | 1BRFC201 | 1BRFC202 | 1" 1/2 | 55 | 51 | 15 | 85 | 40 | 45 | 45 | 6 | 232
TRBFSC3G | 1BRFC301 | 1BRFC302 | 2" | 65 | 58 | 24 | 85 | 50 | 57 | 50 | 6 | 444

Technische Infos - METRISCH MB
MODELL | ARTIKELNUMMER OIL | ARTIKELNUMMER DIESEL | GEWINDE | d | h | p | l | c | f | r | e | GEWICHT (g)
TRBFSC4M | 1BRFC401 | 1BRFC402 | 60 x 2 | 65 | 58 | 24 | 85 | 50 | 57 | 50 | 6 | 436

Merkmale / technische Spezifikationen

• Modell: TRBFSC
• Muffe: brünierter Stahl UNI C30, zum Schweißen an Deckel oder Tank
• Herausnehmbare Stahlkartusche, Filtration: 800 μm
• Deckel: Innengewinde, Aluminiumlegierung, schwarz eloxiert
• Luftfilter: kugelförmiger Bronze, 40 μm
• Optional: mit Vorhängeschloss auf Anfrage lieferbar
• Nicht für umgekehrten Betrieb vorgesehen; Installation/Prüfung umgekehrt nicht zulässig
• Verfügbare Varianten und Abmessungen/Gewichte:
  • TRBFSC2G — ARTIKELNUMMER OIL: 1BRFC201; ARTIKELNUMMER DIESEL: 1BRFC202; GEWINDE: 1" 1/2; d: 55; h: 51; p: 15; l: 85; c: 40; f: 45; r: 45; e: 6; GEWICHT: 232 g
  • TRBFSC3G — ARTIKELNUMMER OIL: 1BRFC301; ARTIKELNUMMER DIESEL: 1BRFC302; GEWINDE: 2"; d: 65; h: 58; p: 24; l: 85; c: 50; f: 57; r: 50; e: 6; GEWICHT: 444 g
  • TRBFSC4M — ARTIKELNUMMER OIL: 1BRFC401; ARTIKELNUMMER DIESEL: 1BRFC402; GEWINDE: 60 x 2; d: 65; h: 58; p: 24; l: 85; c: 50; f: 57; r: 50; e: 6; GEWICHT: 436 g
