Entlüftungsstopfen TFES/ZF

Verschluss

Produktbeschreibung

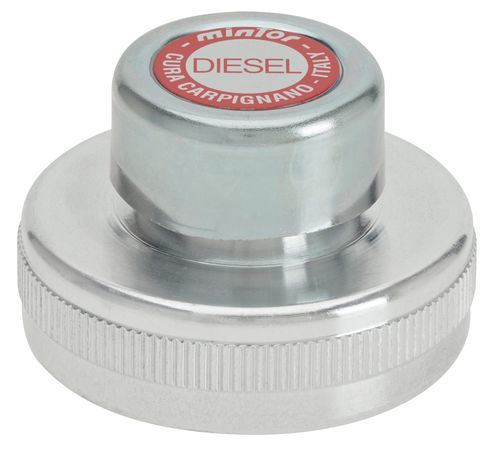

Verschluss mit Innengewinde aus Aluminiumlegierung, standardmäßig ohne Oberflächenbehandlung, vorgesehen zur Montage auf Hülsen mit Außengewinde. Eine verzinkte Stahlkappe und ein sphärischer Bronzesiebfilter (40 µm) lassen Innendrücke entweichen und verhindern das Eindringen von Fremdkörpern während des Ansaugvorgangs. Besonders geeignet für staubige Umgebungen sowie für landwirtschaftliche und bauliche Maschinen.

Optionen
Auf Anfrage mit Eloxal-/Anodisationsbehandlung lieferbar.

Hinweise
Das Produkt ist nicht für den Betrieb in umgekehrter Lage ausgelegt. Montage oder Prüfungen in dieser Lage entsprechen nicht den Konstruktionsvorgaben und können die Funktion beeinträchtigen.

Technische Daten - GAS ISO 228
TYP | CODE OIL | CODE DIESEL | f | d | h | l | D | GEWICHT (g)
TFES/ZF1G | 1WCPF101 | 1WCPF102 | 1" | 30 | 21 | 41 | 40 | 58
TFES/ZF2G | 1WCPF201 | 1WCPF202 | 1" 1/2 | 38 | 21 | 41 | 55 | 128
TFES/ZF3G | 1WCPF301 | 1WCPF302 | 2" | 38 | 21 | 41 | 65 | 142

Technische Daten - MB METRIC
TYP | CODE OIL | CODE DIESEL | f | d | h | l | D | GEWICHT (g)
TFES/ZF4M | 1WCPF401 | 1WCPF402 | 60 x 2 | 38 | 21 | 41 | 65 | 282

Eigenschaften / technische Spezifikationen

• Modell: TFES/ZF
• Funktion: Innengewindiger Verschluss mit Entlüftung
• Material: Gehäuse aus Aluminiumlegierung (standardmäßig ohne Oberflächenbehandlung)
• Abdeckung: verzinkte Stahlkappe
• Filter: sphärischer Bronzesieb, 40 µm
• Einsatzbereich: für Hülsen mit Außengewinde; besonders geeignet für staubige Umgebungen, landwirtschaftliche und bauliche Maschinen
• Option: Eloxal/Anodisation auf Anfrage
• Betriebseinschränkung: Nicht für Betrieb in umgekehrter Lage vorgesehen; Montage/Prüfung umgekehrt kann Funktion beeinträchtigen
• Normen / Tabellen: GAS ISO 228 und MB METRIC Abmessungs- und Gewichtstabellen (siehe oben)
