Entlüftungsstopfen TCAR/LC

zum Füllen

Allgemeine Beschreibung

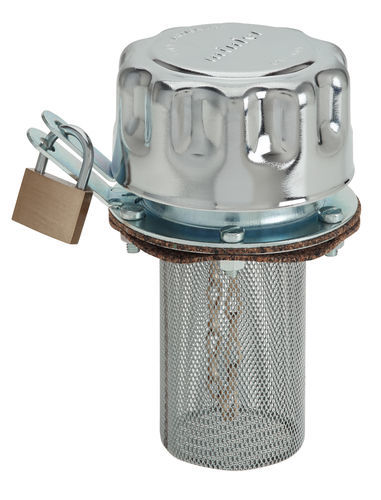

Einfüllstopfen mit Entlüfter und Öl-Vorfilterkorb, vollständig aus verchromtem Stahl gefertigt. Bajonettverschluss mit integriertem Vorhängeschlosshalter. Wird mit Schlitzschrauben M6 und Dichtungen zur Befestigung geliefert. Der im Stopfen enthaltene Luftfilter ist in 10 μ und 40 μ erhältlich. Lieferbar mit ausziehbarer Stahlpatrone mit Filterfeinheit 800 μ.

Optionen
Vorhängeschloss auf Anfrage erhältlich.

Warnhinweise
Das Produkt ist nicht für den Betrieb in umgekehrter Position ausgelegt. Montage oder Prüfung in dieser Stellung entsprechen nicht den Konstruktionsvorgaben und können die ordnungsgemäße Funktion beeinträchtigen.

Tabelle - Technische Varianten
TYP | CODE | LT 1' (Luft) | FILTER | d | h | l | r | f | c | a | ANZAHL SCHRAUBEN | GEWICHT (g)
TCAR/LC 1080 C80 - Marchio | 1VTLC10A | 500 | 10 μ | 80 | 52 | 80 | 73 | 83 | 50 | 70 | 6 | 350
TCAR/LC1080 C150 - Marchio | 1VTLC20A | 500 | 10 μ | 80 | 52 | 150 | 73 | 83 | 50 | 70 | 6 | 327
TCAR/LC 4080 C80 - Marchio | 1VTLC30A | 700 | 40 μ | 80 | 52 | 80 | 73 | 83 | 50 | 70 | 6 | 325
TCAR/LC 4080 C150 - Marchio | 1VTLC40A | 700 | 40 μ | 80 | 52 | 150 | 73 | 83 | 50 | 70 | 6 | 335

Technische Merkmale / Spezifikationen

• Material: verchromter Stahl
• Verschluss: Bajonettverschluss
• Vorhängeschlosshalter: integriert; Vorhängeschloss auf Anfrage
• Mit Entlüfter und Korb für Ölvorfilterung
• Lieferumfang: Schlitzschrauben M6 und Dichtungen zur Befestigung
• Luftfilteroptionen: 10 μ und 40 μ
• Ausziehbare Stahlpatrone mit Filterfeinheit 800 μ
• Mehrere Varianten (siehe Tabelle) unterscheiden sich durch Code, Kapazität (LT 1') und Gewicht
• Nicht für den Betrieb in umgekehrter Position vorgesehen; nicht umgekehrt installieren/testen
