Entlüftungsstopfen TFES/ZA

Produktübersicht

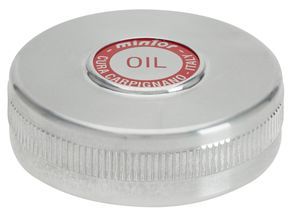

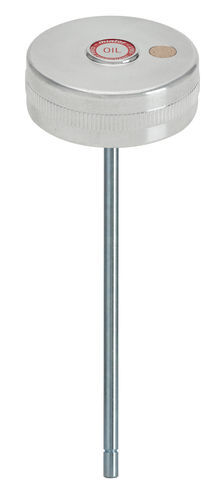

Verschluss mit Innengewinde (femal) aus Aluminiumlegierung zur Montage auf Hülsen mit Außengewinde. Der im Verschluss eingebaute sphärische Bronze-Filter (40 Mikron) entlüftet den Innenraum und verhindert das Eindringen von Fremdkörpern während des Ansaugvorgangs. Eingebauter Peilstab; lieferbar in verschiedenen Längen und mit Min-/Max-Markierungen.

Optionen

• Auf Anfrage mit Eloxalbehandlung erhältlich.

Hinweis zur Verwendung
Das Produkt ist nicht für den Betrieb in umgekehrter Lage ausgelegt. Montage oder Prüfungen in dieser Lage entsprechen nicht den Konstruktionsvorgaben und können die ordnungsgemäße Funktion beeinträchtigen.

Technische Daten - GAS ISO 228
TYPE | CODE OIL | CODE DIESEL | f | d | h | l | g | WEIGHT (g)
TFES/ZA0G | 1WFZA002 | 1WFZA003 | 1″ | 40 | 23 | 200 | 5 | 68
TFES/ZA1G | 1WFZA102 | 1WFZA103 | 1″ 1/4 | 50 | 23 | 250 | 5 |
TFES/ZA2G | 1WFZA202 | 1WFZA203 | 1″ 1/2 | 55 | 23 | 250 | 5 |
TFES/ZA3G | 1WFZA302 | 1WFZA303 | 2″ | 65 | 23 | 250 | 5 | 107

Technische Daten - MB METRIC
TYPE | CODE OIL | CODE DIESEL | f | d | h | l | g | WEIGHT (g)
TFES/ZA4M | 1WFZA402 | 1WFZA403 | 60 x 2 | 65 | 23 | 250 | 5 |

Eigenschaften / Technische Spezifikationen

• Material: Aluminiumlegierung (Verschlusskörper).
• Filter: sphärischer Bronze-Filter, 40 Mikron, im Verschluss integriert (entlüftet Innenraum und filtert Fremdkörper während des Ansaugvorgangs).
• Peilstab: eingebaut; lieferbar in verschiedenen Längen und mit Min-/Max-Markierungen.
• Oberflächenbehandlung: auf Anfrage mit Eloxalbehandlung erhältlich.
• Einbaulage: nicht für den Betrieb in umgekehrter Lage vorgesehen; Montage/Prüfung in umgekehrter Lage nicht konform.
• Normen / Gewindetypen: GAS ISO 228 und MB METRIC Varianten gemäß technischen Tabellen.
• Variante TFES/ZA0G — CODE OIL: 1WFZA002; CODE DIESEL: 1WFZA003; f: 1″; d: 40; h: 23; l: 200; g: 5; GEWICHT (g): 68.
• Variante TFES/ZA1G — CODE OIL: 1WFZA102; CODE DIESEL: 1WFZA103; f: 1″ 1/4; d: 50; h: 23; l: 250; g: 5; GEWICHT (g): nicht angegeben.
• Variante TFES/ZA2G — CODE OIL: 1WFZA202; CODE DIESEL: 1WFZA203; f: 1″ 1/2; d: 55; h: 23; l: 250; g: 5; GEWICHT (g): nicht angegeben.
• Variante TFES/ZA3G — CODE OIL: 1WFZA302; CODE DIESEL: 1WFZA303; f: 2″; d: 65; h: 23; l: 250; g: 5; GEWICHT (g): 107.
• Variante TFES/ZA4M — CODE OIL: 1WFZA402; CODE DIESEL: 1WFZA403; f: 60 x 2; d: 65; h: 23; l: 250; g: 5; GEWICHT (g): nicht angegeben.
