Tapón con ventilación TCF/Z

de llenado

Producto

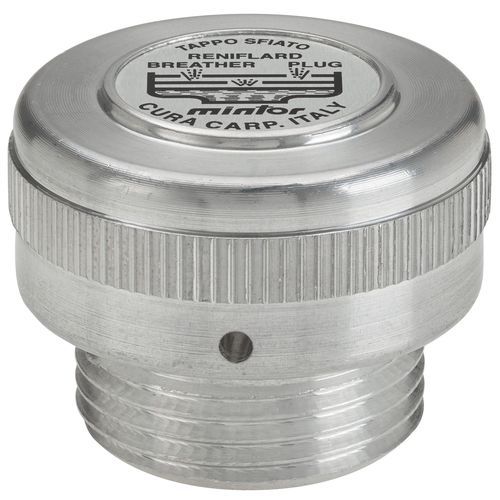

Tapón de llenado con reniflador

Descripción
Tapón roscado en aleación de aluminio sin tratamiento, con cabeza redonda estriada para apriete manual. Orificio para ventilar la presión interna, diámetro de ventilación libre de 2 mm a 3,5 mm. Para su aplicación únicamente en la parte superior del cárter, alejado de las piezas en movimiento. Para aplicaciones que requieran un sellado más hermético se recomienda el tipo TSFT/N. Disponible anodizado bajo petición.

Importante
El producto no está diseñado para funcionar en posición invertida. La instalación o las pruebas en esa configuración no cumplen las especificaciones de diseño y pueden comprometer el correcto funcionamiento del equipo.

Ficha técnica - GAS ISO 228
TIPO | CODIGO | ROSCA | h | f | d | PESO (g)
TCF/Z0G | 1GCFZ00A | G 1/8" | 13.5 | 8 | 20 | 11
TCF/Z1G | 1GCFZ10A | G 1/4" | 12 | 8 | 22 | 13
TCF/Z2G | 1GCFZ20A | G 3/8" | 13.5 | 10 | 26 | 18
TCF/Z3G | 1GCFZ30A | G 1/2" | 16.5 | 10 | 30 | 33
TCF/Z4G | 1GCFZ40A | G 3/4" | 21.5 | 12 | 40 | 72
TCF/Z5G | 1GCFZ50A | G 1" | 21.5 | 14 | 45 | 95
TCF/Z6G | 1GCFZ60A | G 1" 1/4 | 21.5 | 15 | 55 | 146
TCF/Z7G | 1GCFZ70A | G 1" 1/2 | 21.5 | 15 | 55 | 96
TCF/Z8G | 1GCFZ80A | G 2" | 21.5 | 17 | 70 | 143

Ficha técnica - MÉTRICO MB
TIPO | CODIGO | ROSCA | h | f | d | PESO (g)
TCF/Z0M | 1MCFZ00A | 10 x 1 | 12 | 8 | 20 |
TCF/Z1M | 1MCFZ10A | 14 x 1.5 | 12 | 8 | 22 | 13
TCF/Z2M | 1MCFZ20A | 16 x 1.5 | 12 | 10 | 26 |
TCF/Z3M | 1MCFZ30A | 18 x 1.5 | 12 | 10 | 26 |
TCF/Z4M | 1MCFZ40A | 20 x 1.5 | 15 | 10 | 30 | 31
TCF/Z5M | 1MCFZ50A | 22 x 1.5 | 15 | 10 | 30 |
TCF/Z6M | 1MCFZ60A | 24 x 2 | 16.5 | 12 | 36 |
TCF/Z7M | 1MCFZ70A | 30 x 2 | 20 | 12 | 42 |
TCF/Z8M | 1MCFZ80A | 33 x 2 | 21.5 | 14 | 45 |

Características / especificaciones técnicas

• Modelo/Serie: TCF/Z
• Material: aleación de aluminio (sin tratamiento); anodizado disponible bajo pedido
• Cabeza: cabeza redonda estriada para apriete manual
• Ventilación: orificio para ventilar la presión interna; diámetro 2 a 3,5 mm
• Aplicación recomendada: solo en la parte superior del cárter, alejado de piezas en movimiento
• Opcional: para sellado más hermético usar el tipo TSFT/N
• Limitación de instalación: no diseñado para operar en posición invertida
• Tamaños y roscas disponibles: ver tablas GAS ISO 228 y MÉTRICO MB arriba (TCF/Z0G–TCF/Z8G y TCF/Z0M–TCF/Z8M)
