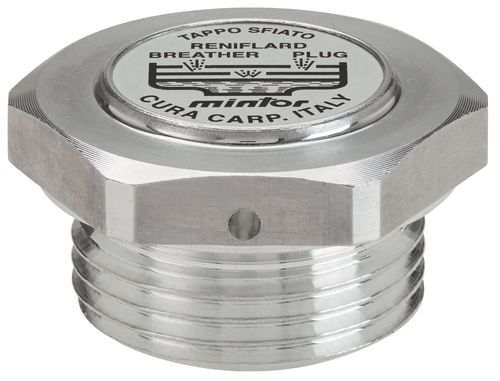

Tapón con ventilación TCF

de llenado

Producto
Tapón de llenado con reniflador

Descripción
Tapón roscado en aleación de aluminio, suministrado sin tratamiento superficial, con cabeza hexagonal. Orificio para la salida de presiones internas con diámetro aproximado de 2 a 3,5 mm (ventilado libre). Destinado a montaje únicamente en la parte superior del cárter, alejado de las partes móviles. Para aplicaciones que requieran un sellado más estricto, se recomienda el tipo TSFT/N. Acabado por anodizado disponible bajo pedido.

Aviso
El producto no está diseñado para funcionar en posición invertida. La instalación o prueba en esta configuración no cumple las especificaciones de diseño y puede comprometer el correcto funcionamiento del equipo.

Ficha técnica - GAS ISO 228
TIPO | CODIGO | ROSCA | t | f | e | PESO (g)
TCF0G | 1GTCF00A | 1/8\" | 6.5 | 8 | 14 | 3
TCF1G | 1GTCF10A | 1/4\" | 7.5 | 8 | 17 | 6
TCF2G | 1GTCF20A | 3/8\" | 8.5 | 10 | 22 | 11
TCF3G | 1GTCF30A | 1/2\" | 8.5 | 10 | 27 | 17
TCF4G | 1GTCF40A | 3/4\" | 9.5 | 12 | 32 | 25
TCF5G | 1GTCF50A | 1\" | 9.5 | 14 | 40 | 43
TCF6G | 1GTCF60A | 1\" 1/4 | 11.5 | 15 | 50 | 82
TCF7G | 1GTCF70A | 1\" 1/2 | 11.5 | 15 | 55 | 112
TCF8G | 1GTCF80A | 2\" | 12 | 17 | 70 | 225

Ficha técnica - MÉTRICO MB
TIPO | CODIGO | ROSCA | t | f | e | PESO (g)
TCF0M | 1MTCF00A | 10 x 1 | 6.5 | 8 | 14 | 3
TCF1M | 1MTCF10A | 14 x 1.5 | 7.5 | 8 | 17 | 6
TCF2M | 1MTCF20A | 16 x 1.5 | 7 | 10 | 22 | 10
TCF3M | 1MTCF30A | 18 x 1.5 | 8.5 | 10 | 22 | 11
TCF4M | 1MTCF40A | 20 x 1.5 | 8.5 | 10 | 24 |
TCF5M | 1MTCF50A | 22 x 1.5 | 8.5 | 10 | 27 | 19

Características / especificaciones técnicas

• Modelo: TCF
• Marca: Mintor Srl
• Material: aleación de aluminio (suministrado por defecto sin tratamiento superficial)
• Cabeza: cabeza hexagonal
• Reniflador: orificio para evacuación de presiones internas; diámetro aprox. 2 a 3,5 mm (ventilado libre)
• Aplicación: montaje únicamente en la parte superior del cárter, alejado de las piezas móviles
• Acabado opcional: anodizado disponible bajo pedido
• No apto para funcionamiento invertido: no instalar ni probar en posición invertida
• Alternativa recomendada para sellado más estricto: tipo TSFT/N
• Normas / dimensiones: GAS ISO 228 (TCF0G–TCF8G) y MÉTRICO MB (TCF0M–TCF5M) — códigos, roscas y pesos como se indican arriba
