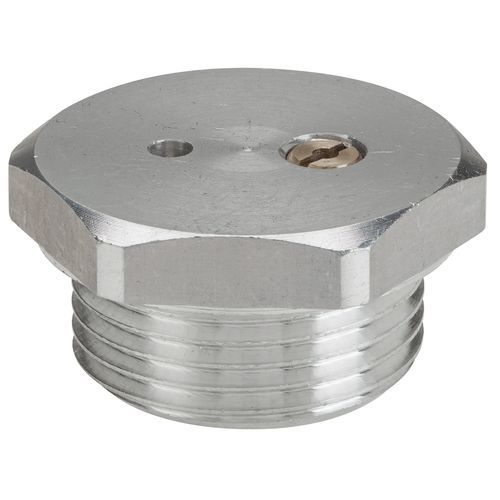

Tapón con ventilación TSVV

Descripción
Tapón respiradero en aleación de aluminio con doble válvula fabricada en aleación ligera endurecida y templada. Se suministra con calibración estándar de 0,10 bar. La doble válvula permite tanto la evacuación de la presión interna como la entrada de aire cuando disminuye el nivel del fluido, evitando así la cavitación en los órganos de impulsión. Especialmente indicado para depósitos, circuitos oleodinámicos y máquinas de elevación hidráulica.

Opciones
Disponible con tratamiento de anodizado bajo pedido.

Notas de instalación
El producto no está diseñado para funcionar en posición invertida. La instalación o las pruebas en esta configuración no se ajustan a las especificaciones de diseño y pueden comprometer el correcto funcionamiento del dispositivo.

Ficha técnica - GAS ISO 228
TIPO | CÓDIGO | ROSCA | t | f | e | PESO (g)
TSVV1G | 1GSVV10A | 1/4" | 10 | 10 | 17 | 10
TSVV2G | 1GSVV20A | 3/8" | 10 | 10 | 22 | 17
TSVV3G | 1GSVV30A | 1/2" | 10 | 10 | 27 | 28

Ficha técnica - MÉTRICO MB
TIPO | CÓDIGO | ROSCA | t | f | e | PESO (g)
TSVV5M | 1MSVV50A | 22x1,5 | 10 | 10 | 27 | 28

Características / especificaciones técnicas

• Modelo: TSVV
• Material: cuerpo en aleación de aluminio; doble válvula en aleación ligera endurecida y templada
• Calibración estándar: 0,10 bar
• Función: la doble válvula permite ventear la presión interna y la entrada de aire cuando baja el nivel del fluido para reducir la cavitación
• Aplicaciones recomendadas: depósitos, circuitos oleodinámicos, máquinas de elevación hidráulica
• Tratamientos opcionales: anodizado disponible bajo pedido
• Restricción de uso: no diseñado para operar en posición invertida; la instalación/prueba invertida puede comprometer la operación
• Datos detallados (GAS ISO 228): TSVV1G — Código 1GSVV10A — Rosca 1/4" — t 10 — f 10 — e 17 — Peso (g) 10; TSVV2G — Código 1GSVV20A — Rosca 3/8" — t 10 — f 10 — e 22 — Peso (g) 17; TSVV3G — Código 1GSVV30A — Rosca 1/2" — t 10 — f 10 — e 27 — Peso (g) 28
• Datos detallados (MÉTRICO MB): TSVV5M — Código 1MSVV50A — Rosca 22x1,5 — t 10 — f 10 — e 27 — Peso (g) 28
