Tapón con ventilación TSF

de llenado

Descripción del producto

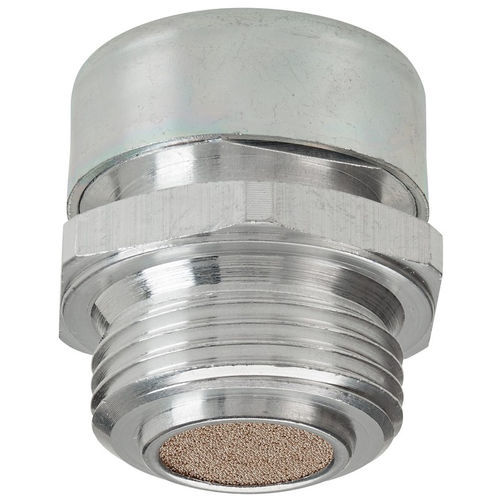

Tapón de llenado de aceite con respiradero en aleación de aluminio sin tratamiento superficial. Una tapa de acero galvanizado y un filtro interno esférico de bronce permiten evacuar la presión interna e impiden la entrada de contaminantes durante la fase de aspiración. El TSF es especialmente adecuado para entornos polvorientos y se recomienda para unidades hidráulicas y cilindros.

Temperatura de trabajo
-20°C a +140°C max.

Tratamiento superficial
Disponible bajo petición con anodizado.

Notas
El producto no está diseñado para funcionar en posición invertida. La instalación o las pruebas en esa configuración no cumplen las especificaciones de diseño y pueden comprometer el correcto funcionamiento del equipo.

Grado de filtración
El grado de filtración del filtro interno se muestra en las tablas siguientes.

Ficha técnica - GAS ISO 228
TIPO | CODIGO | ROSCA | d | h | f | e | μ | PESO (g)
TSF1G | 1GTSF10M | 1/4" | 16.5 | 17 | 8 | 17 | 40 | 12
TSF2G | 1GTSF20M | 3/8" | 21 | 19 | 10 | 22 | 40 | 22
TSF3G | 1GTSF30M | 1/2" | 26 | 21 | 12 | 27 | 40 | 39
TSF4G | 1GTSF40M | 3/4" | 30 | 24 | 14 | 32 | 40 | 63
TSF5G | 1GTSF50M | 1" | 38 | 29 | 16 | 40 | 40 | 115
TSF6G | 1GTSF60A | 1" 1/4 | 50 | 33 | 16 | 50 | 200 | 154
TSF7G | 1GTSF70A | 1" 1/2 | 55 | 35 | 16 | 55 | 200 | 272
TSF8G | 1GTSF80A | 2" | 70 | 40 | 16 | 70 | 200 | 517

Ficha técnica - MÉTRICO MB
TIPO | CODIGO | ROSCA | d | h | f | e | μ | PESO (g)
TSF1M | 1MTSF10M | 14 x 1.5 | 16.5 | 17 | 8 | 27 | 40 | 13
TSF2M | 1MTSF20M | 16 x 1.5 | 21 | 19 | 10 | 22 | 40 | 24
TSF3M | 1MTSF30M | 18 x 1.5 | 21 | 19 | 10 | 22 | 40 | 25
TSF4M | 1MTSF40M | 20 x 1.5 | 24 | 21 | 12 | 24 | 40 | 34
TSF5M | 1MTSF50M | 22 x 1.5 | 26 | 21 | 12 | 27 | 40 | 39

Características / especificaciones técnicas

• Marca: Mintor Srl
• Modelo: TSF
• Tipo: Tapón de llenado y respiradero de aceite
• Material del cuerpo: aleación de aluminio (sin tratamiento superficial)
• Tapa: acero galvanizado
• Filtro: filtro interno esférico de bronce (ver tablas para el grado de filtración)
• Aplicaciones: entornos polvorientos; recomendado para unidades hidráulicas y cilindros
• Temperatura de trabajo: -20°C a +140°C
• Tratamiento superficial: anodizado disponible bajo pedido
• Nota: no instalar en posición invertida; la instalación/pruebas inversas pueden comprometer el funcionamiento
