Tapón con ventilación TSFT/Nde llenado
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- con ventilación
- Usos
- de llenado
Descripción
Producto

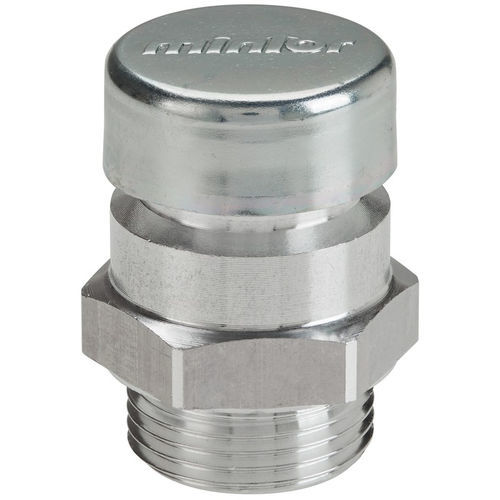

Tapón de llenado y respiradero de aceite
Descripción
Tapón de llenado en aleación de aluminio sin tratamiento superficial, con laberinto de ventilación y protegido por una cubierta de acero galvanizado. La presión generada por los órganos giratorios dentro de la caja de engranajes se ventila a través del laberinto para evitar salpicaduras de aceite. Adecuado para reductores, motorreductores, variadores de velocidad y cajas de cambios.
Acabados y opciones
Anodizado disponible bajo pedido.
Advertencias de instalación
El producto no está diseñado para funcionar en posición invertida. La instalación o las pruebas en posición invertida no cumplen las especificaciones de diseño y pueden afectar al correcto funcionamiento.
Hoja técnica - GAS ISO 228
TIPO | CODIGO | FILETE | d | h | f | e | PESO (g)
TSFT/N1G | 1GTSN10M | 1/4" | 16.5 | 23 | 8 | 17 | 14
TSFT/N2G | 1GTSN20M | 3/8" | 22 | 29 | 9 | 22 | 25
TSFT/N3G | 1GTSN30M | 1/2" | 26 | 29 | 10 | 27 | 39
TSFT/N4G | 1GTSN40M | 3/4" | 30 | 35 | 12 | 32 | 69
TSFT/N5G | 1GTSN50M | 1" | 38 | 43 | 14 | 40 | 119
TSFT/N6G | 1GTSN60A | 1" 1/4 | 50 | 45 | 15 | 50 | 208
TSFT/N7G | 1GTSN70A | 1" 1/2 | 55 | 46 | 15 | 55 | 283
TSFT/N8G | 1GTSN80A | 2" | 70 | 46 | 17 | 70 | 527
Hoja técnica - MÉTRICO MB
TIPO | CODIGO | FILETATURA | d | h | f | e | PESO (g)
TSFT/N1M | 1MTSN10M | 14 x 1.5 | 16.5 | 23 | 8 | 17 | 14
TSFT/N2M | 1MTSN20M | 16 x 1,5 | 22 | 29 | 9 | 22 | 26
TSFT/N3M | 1MTSN30M | 18 x 1,5 | 22 | 29 | 9 | 22 | 26
TSFT/N4M | 1MTSN40M | 20 x 1,5 | 24 | 29 | 10 | 24 | 33
TSFT/N5M | 1MTSN50M | 22 x 1,5 | 26 | 29 | 10 | 27 | 41
Características / especificaciones técnicas
Tapón de llenado y respiradero de aceite
Descripción
Tapón de llenado en aleación de aluminio sin tratamiento superficial, con laberinto de ventilación y protegido por una cubierta de acero galvanizado. La presión generada por los órganos giratorios dentro de la caja de engranajes se ventila a través del laberinto para evitar salpicaduras de aceite. Adecuado para reductores, motorreductores, variadores de velocidad y cajas de cambios.
Acabados y opciones
Anodizado disponible bajo pedido.
Advertencias de instalación
El producto no está diseñado para funcionar en posición invertida. La instalación o las pruebas en posición invertida no cumplen las especificaciones de diseño y pueden afectar al correcto funcionamiento.
Hoja técnica - GAS ISO 228
TIPO | CODIGO | FILETE | d | h | f | e | PESO (g)
TSFT/N1G | 1GTSN10M | 1/4" | 16.5 | 23 | 8 | 17 | 14
TSFT/N2G | 1GTSN20M | 3/8" | 22 | 29 | 9 | 22 | 25
TSFT/N3G | 1GTSN30M | 1/2" | 26 | 29 | 10 | 27 | 39
TSFT/N4G | 1GTSN40M | 3/4" | 30 | 35 | 12 | 32 | 69
TSFT/N5G | 1GTSN50M | 1" | 38 | 43 | 14 | 40 | 119
TSFT/N6G | 1GTSN60A | 1" 1/4 | 50 | 45 | 15 | 50 | 208
TSFT/N7G | 1GTSN70A | 1" 1/2 | 55 | 46 | 15 | 55 | 283
TSFT/N8G | 1GTSN80A | 2" | 70 | 46 | 17 | 70 | 527
Hoja técnica - MÉTRICO MB
TIPO | CODIGO | FILETATURA | d | h | f | e | PESO (g)
TSFT/N1M | 1MTSN10M | 14 x 1.5 | 16.5 | 23 | 8 | 17 | 14
TSFT/N2M | 1MTSN20M | 16 x 1,5 | 22 | 29 | 9 | 22 | 26
TSFT/N3M | 1MTSN30M | 18 x 1,5 | 22 | 29 | 9 | 22 | 26
TSFT/N4M | 1MTSN40M | 20 x 1,5 | 24 | 29 | 10 | 24 | 33
TSFT/N5M | 1MTSN50M | 22 x 1,5 | 26 | 29 | 10 | 27 | 41
Características / especificaciones técnicas
- Material: aleación de aluminio (cuerpo) con cubierta protectora de acero galvanizado.
- Función: tapón de llenado con respiradero libre y laberinto para evitar salpicaduras de aceite.
- Aplicaciones: reductores, motorreductores, variadores de velocidad, cajas de cambio.
- Tratamientos disponibles: anodizado bajo pedido.
- Orientación de funcionamiento: no diseñado para operación invertida; instalación/prueba invertida no conforme.
- Normas / series de rosca: GAS ISO 228 (imperial) y MÉTRICO MB (métrico).
- Variantes disponibles: modelos y dimensiones listados en las tablas GAS ISO 228 y MÉTRICO MB anteriores.
