Tapón con ventilación TCSF/Z

de llenado

Producto
TCSF/Z - Tapón de llenado y respiradero

Descripción

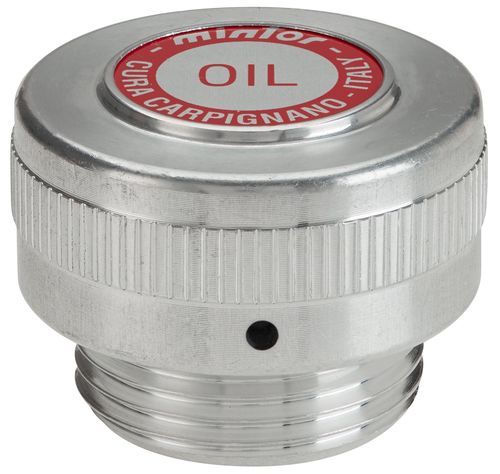

Tapón roscado en aleación de aluminio (sin tratamiento de superficie por defecto) con cabeza redonda moleteada para apriete manual. Un filtro interno esférico de bronce y un orificio de respiradero libre (diámetro 2 mm a 3,5 mm) permiten la evacuación de la presión interna evitando la entrada de cuerpos extraños durante la fase de aspiración. El grado de filtración figura en las tablas adjuntas. El TCSF/Z es adecuado para entornos polvorientos y se recomienda su uso en unidades hidráulicas.

Acabados
Disponible bajo petición con tratamiento de anodizado.

Nota de instalación
El producto no está diseñado para funcionar en posición invertida. La instalación o las pruebas en posición invertida no cumplen las especificaciones de diseño y pueden comprometer el funcionamiento del dispositivo.

Ficha técnica - GAS ISO 228
TIPO | CÓDIGO | ROSCA | h | f | d | μ | PESO (g)
TCSF/Z1G | 1GSFZ10A | 1/4" | 13.5 | 8 | 22 | 40 | 14
TCSF/Z2G | 1GSFZ20A | 3/8" | 13.5 | 10 | 26 | 40 | 21
TCSF/Z3G | 1GSFZ30A | 1/2" | 16.5 | 12 | 30 | 40 | 37
TCSF/Z4G | 1GSFZ40A | 3/4" | 20 | 13.5 | 40 | 40 | 78
TCSF/Z5G | 1GSFZ50A | 1" | 21.5 | 14 | 45 | 40 | 109
TCSF/Z6G | 1GSFZ60A | 1" 1/4 | 21.5 | 16 | 55 | 200 | 154
TCSF/Z7G | 1GSFZ70A | 1" 1/2 | 21.5 | 16 | 55 | 200 | 107
TCSF/Z8G | 1GSFZ80A | 2" | 21.5 | 17 | 70 | 200 | 276

Ficha técnica - MÉTRICO MB
TIPO | CÓDIGO | ROSCA | h | f | d | μ | PESO (g)
TCSF/Z1M | 1MSFZ10A | 14 x 1.5 | 12 | 8 | 22 | 40 | 14
TCSF/Z2M | 1MSFZ20A | 16 x 1.5 | 12 | 10 | 26 | 40 | 21
TCSF/Z3M | 1MSFZ30A | 18 x 1.5 | 12 | 10 | 26 | 40 | 23
TCSF/Z4M | 1MSFZ40A | 20 x 1.5 | 15 | 12 | 30 | 40 | 35
TCSF/Z5M | 1MSFZ50A | 22 x 1.5 | 15 | 12 | 30 | 40 | 37
TCSF/Z6M | 1MSFZ60A | 24 x 2 | 15 | 13.5 | 36 | 40 | 48
TCSF/Z7M | 1MSFZ70A | 30 x 2 | 20 | 14 | 42 | 40 | 87
TCSF/Z8M | 1MSFZ80A | 33 x 2 | 20 | 14 | 45 | 40 | (sin peso listado)

Características / especificaciones técnicas

• Material: aleación de aluminio (sin tratamiento de superficie por defecto)
• Cabeza: redonda moleteada para apriete manual
• Filtro: filtro interno esférico de bronce
• Diámetro del orificio de respiradero: 2 mm a 3,5 mm (ventilación libre)
• Grado de filtración: indicado en las tablas (columna μ)
• Uso recomendado: entornos polvorientos; unidades hidráulicas
• Opción de acabado: anodizado disponible bajo petición
• Restricción de instalación: no diseñado para funcionamiento invertido; la instalación/pruebas invertidas pueden afectar el funcionamiento
• Modelos disponibles: series TCSF/Z (versiones GAS ISO 228 y MÉTRICO MB; consultar tablas para dimensiones y pesos)
