Tapón con ventilación TFES/Z

Descripción del producto

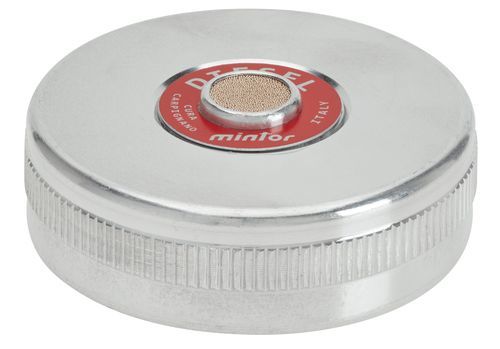

Tapón roscado hembra con respiradero. Tapón con rosca interior en aleación de aluminio, suministrado sin tratamiento superficial, para aplicación en mangas con rosca macho. El filtro esférico de bronce de 40 µm integrado en el tapón ventila la presión interna y evita la entrada de cuerpos extraños durante la fase de aspiración. Anodizado disponible bajo pedido.

Nota importante
El producto no está diseñado para funcionar en posición invertida. La instalación o las pruebas en esta configuración no cumplen las especificaciones de diseño y pueden comprometer el correcto funcionamiento.

Ficha técnica - GAS ISO 228
TIPO | CODIGO OIL | CODIGO DIESEL | f | d | h | PESO (g)
TFES/Z0G | 1WFSZ002 | 1WFSZ003 | 1" | 40 | 20 | 34
TFES/Z1G | 1WFSZ102 | 1WFSZ103 | 1" 1/4 | 50 | 22 | 49
TFES/Z2G | 1WFSZ202 | 1WFSZ203 | 1" 1/2 | 55 | 22 | 54
TFES/Z3G | 1WFSZ302 | 1WFSZ303 | 2" | 65 | 22 | 68

Ficha técnica - MÉTRICO MB
TIPO | CODIGO OIL | CODIGO DIESEL | f | d | h | PESO (g)
TFES/Z4M | 1WFSZ402 | 1WFSZ403 | 60 x 2 | 65 | 22 | 67

Características / especificaciones técnicas

• Material: aleación de aluminio (cuerpo del tapón).
• Filtro: filtro esférico de bronce integrado, 40 µm — ventila la presión interna y evita la entrada de cuerpos extraños.
• Tratamiento: suministrado sin tratamiento; anodizado disponible bajo pedido.
• Orientación: no diseñado para operar en posición invertida — la instalación o pruebas invertidas pueden comprometer el funcionamiento.
• Normas / tipos de rosca: GAS ISO 228 (tamaños GAS indicados arriba) y MB MÉTRICO (tamaño métrico indicado arriba).
• Variantes y datos principales:
  • TFES/Z0G — CODE OIL 1WFSZ002, CODE DIESEL 1WFSZ003, f 1", d 40, h 20, peso 34 g.
  • TFES/Z1G — CODE OIL 1WFSZ102, CODE DIESEL 1WFSZ103, f 1" 1/4, d 50, h 22, peso 49 g.
  • TFES/Z2G — CODE OIL 1WFSZ202, CODE DIESEL 1WFSZ203, f 1" 1/2, d 55, h 22, peso 54 g.
  • TFES/Z3G — CODE OIL 1WFSZ302, CODE DIESEL 1WFSZ303, f 2", d 65, h 22, peso 68 g.
  • TFES/Z4M — CODE OIL 1WFSZ402, CODE DIESEL 1WFSZ403, f 60 x 2 (métrico), d 65, h 22, peso 67 g.
