Tapón con ventilación TCAR/LC

de llenado

Descripción general

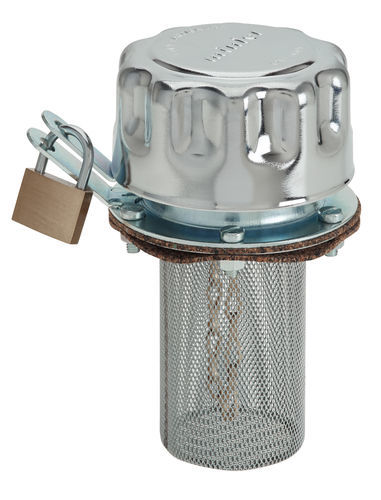

Tapón de llenado con respiradero y cesta de prefiltro de aceite, fabricado íntegramente en acero cromado. Cierre a bayoneta con soporte integrado para candado. Suministrado con tornillos ranurados M6 y juntas de fijación. El filtro de aire contenido en el tapón está disponible en 10 μ y 40 μ. Proporcionado con cartucho extraíble de acero con grado de filtración 800 μ.

Opciones
Candado disponible bajo pedido.

Advertencias
El producto no está diseñado para funcionar en posición invertida. La instalación o las pruebas en esa configuración no cumplen las especificaciones de diseño y pueden comprometer el funcionamiento correcto del dispositivo.

Tabla - Variantes técnicas
TIPO | CÓDIGO | LT 1' (aire) | FILTRO | d | h | l | r | f | c | a | N.º DE TORNILLOS | PESO (g)
TCAR/LC 1080 C80 - Marchio | 1VTLC10A | 500 | 10 μ | 80 | 52 | 80 | 73 | 83 | 50 | 70 | 6 | 350
TCAR/LC1080 C150 - Marchio | 1VTLC20A | 500 | 10 μ | 80 | 52 | 150 | 73 | 83 | 50 | 70 | 6 | 327
TCAR/LC 4080 C80 - Marchio | 1VTLC30A | 700 | 40 μ | 80 | 52 | 80 | 73 | 83 | 50 | 70 | 6 | 325
TCAR/LC 4080 C150 - Marchio | 1VTLC40A | 700 | 40 μ | 80 | 52 | 150 | 73 | 83 | 50 | 70 | 6 | 335

Características / especificaciones técnicas

• Material: acero cromado
• Cierre: bayoneta
• Soporte para candado: integrado; candado bajo pedido
• Incluye respiradero y cesta de prefiltro de aceite
• Suministrado con tornillos ranurados M6 y juntas de fijación
• Opciones de filtro de aire: 10 μ y 40 μ
• Cartucho extraíble de acero con filtración de 800 μ
• Variantes (ver tabla) difieren por código, capacidad (LT 1') y peso
• No está diseñado para operar en posición invertida; no instalar/probar invertido
