Tapón con ventilación TRBFS

de llenado

Descripción

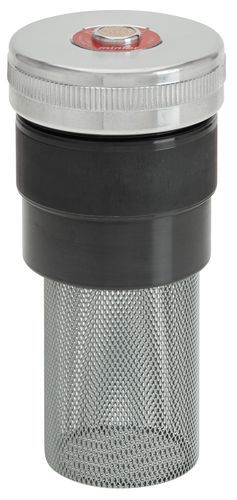

Tapón de llenado con respiradero TRBFS para tapas y depósitos de máquinas. Tapa hembra en aleación de aluminio con rosca interna, provista de un filtro esférico de bronce de 40 micras. Se enrosca en un manguito de acero bruñido UNI C30 soldado a la tapa o al depósito de la máquina y se suministra con una cartucho extractable de acero con filtración de 800 micras.

Características principales

• Modelo: TRBFS
• Función: tapón de llenado con respiradero
• Material de la tapa: aleación de aluminio (sin tratamiento superficial)
• Filtración interna: filtro esférico de bronce 40 micras
• Manguito: manguito en acero bruñido UNI C30 para soldar en tapa o depósito
• Cartucho: cartucho extractable en acero, 800 micras
• Acabado opcional: anodización disponible bajo petición
• Limitación de instalación: no diseñado para operar en posición invertida
• Roscas/tipos y pesos disponibles: ver tablas técnicas más abajo (filas TYPE)

Nota de instalación
El producto no está diseñado para funcionar en posición invertida. La instalación o las pruebas en esta configuración no cumplen las especificaciones de diseño y pueden comprometer el correcto funcionamiento del dispositivo.

Ficha Técnica - GAS ISO 228
TIPO | CÓDIGO OIL | CÓDIGO DIESEL | ROSCA | d | h | p | l | c | f | PESO (g)
TRBFS1G | 1SBSF102 | 1SBSF103 | 1" | 40 | 35 | 15 | 60 | 25 | 30 | 107
TRBFS2G | 1SBSF202 | 1SBSF203 | 1" 1/2 | 55 | 39 | 15 | 85 | 40 | 45 | 198
TRBFS3G | 1SBSF302 | 1SBSF303 | 2" | 65 | 47 | 24 | 85 | 50 | 57 | 438

Ficha Técnica - MÉTRICA MB
TIPO | CÓDIGO OIL | CÓDIGO DIESEL | ROSCA | d | h | p | l | c | f | PESO (g)
TRBFS4M | 1SBSF402 | 1SBSF403 | 60 x 2 | 65 | 47 | 24 | 85 | 50 | 57 | 441
