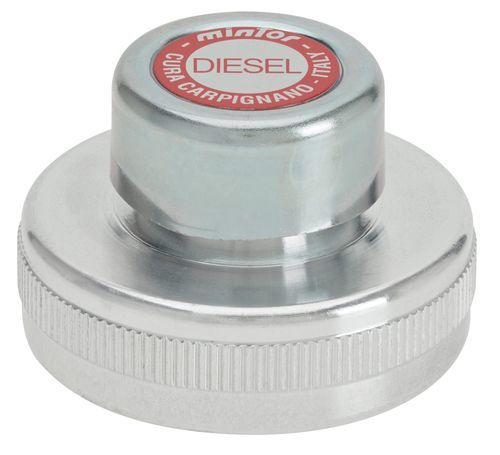

Tapón con ventilación TFES/ZF

de cierre

Descripción del producto
Tapón con rosca interior en aleación de aluminio, sin tratamiento superficial por defecto, diseñado para montarse en manguitos con rosca macho. Una tapa de acero galvanizado y un filtro esférico de bronce (40 micras) permiten ventilar la presión interna y evitan la entrada de cuerpos extraños durante la fase de aspiración. Especialmente adecuado para entornos polvorientos y para su uso en maquinaria agrícola y de construcción.

Opciones
Disponible, bajo pedido, con tratamiento de anodizado.

Advertencias
El producto no está diseñado para funcionar en posición invertida. La instalación o las pruebas en esa configuración no cumplen las especificaciones de diseño y pueden comprometer el correcto funcionamiento.

Ficha Técnica - GAS ISO 228
TIPO | CÓDIGO OIL | CÓDIGO DIESEL | f | d | h | l | D | PESO (g)
TFES/ZF1G | 1WCPF101 | 1WCPF102 | 1" | 30 | 21 | 41 | 40 | 58
TFES/ZF2G | 1WCPF201 | 1WCPF202 | 1" 1/2 | 38 | 21 | 41 | 55 | 128
TFES/ZF3G | 1WCPF301 | 1WCPF302 | 2" | 38 | 21 | 41 | 65 | 142

Ficha Técnica - MÉTRICO MB
TIPO | CÓDIGO OIL | CÓDIGO DIESEL | f | d | h | l | D | PESO (g)
TFES/ZF4M | 1WCPF401 | 1WCPF402 | 60 x 2 | 38 | 21 | 41 | 65 | 282

Características / especificaciones técnicas

• Modelo: TFES/ZF
• Función: tapón roscado hembra con respiradero
• Material: cuerpo en aleación de aluminio (sin tratamiento superficial por defecto)
• Tapa: acero galvanizado
• Filtro: bronce esférico, 40 micras
• Aplicaciones: para manguitos con rosca macho; indicado para entornos polvorientos, maquinaria agrícola y de construcción
• Opción: anodizado disponible bajo pedido
• Restricción de uso: no diseñado para operar en posición invertida; la instalación/pruebas invertidas pueden comprometer la operación
• Normas/tablas: tablas GAS ISO 228 y MÉTRICO MB con dimensiones y pesos (ver arriba)
