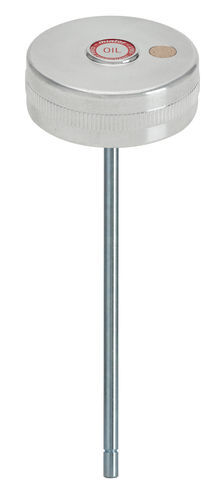

Tapón con ventilación TFES/ZA

Descripción general
Tapón con rosca interna hembra en aleación de aluminio para aplicación en manguitos con rosca macho. El filtro esférico de bronce de 40 micras integrado en el tapón permite ventilar la presión interna y evita la entrada de cuerpos extraños durante la fase de aspiración. Varilla indicadora integrada; disponible en distintas longitudes y puede suministrarse con muescas de mínimo y máximo.

Opciones

• Disponible a petición con tratamiento de anodizado.

Observación de uso
El producto no está diseñado para funcionar en posición invertida. La instalación o las pruebas en esa configuración no se ajustan a las especificaciones de diseño y pueden comprometer el correcto funcionamiento del dispositivo.

Ficha técnica - GAS ISO 228
TIPO | CODIGO OIL | CODIGO DIESEL | f | d | h | l | g | PESO (g)
TFES/ZA0G | 1WFZA002 | 1WFZA003 | 1″ | 40 | 23 | 200 | 5 | 68
TFES/ZA1G | 1WFZA102 | 1WFZA103 | 1″ 1/4 | 50 | 23 | 250 | 5 |
TFES/ZA2G | 1WFZA202 | 1WFZA203 | 1″ 1/2 | 55 | 23 | 250 | 5 |
TFES/ZA3G | 1WFZA302 | 1WFZA303 | 2″ | 65 | 23 | 250 | 5 | 107

Ficha técnica - MÉTRICO MB
TIPO | CODIGO OIL | CODIGO DIESEL | f | d | h | l | g | PESO (g)
TFES/ZA4M | 1WFZA402 | 1WFZA403 | 60 x 2 | 65 | 23 | 250 | 5 |

Características / especificaciones técnicas

• Material: aleación de aluminio (cuerpo del tapón).
• Filtro: filtro esférico de bronce, 40 micras, integrado en el tapón (ventila la presión interna y filtra cuerpos extraños durante la aspiración).
• Varilla indicadora: integrada; disponible en distintas longitudes y puede suministrarse con muescas mín./máx.
• Tratamiento superficial: disponible a petición con anodizado.
• Orientación de funcionamiento: no diseñado para operar en posición invertida; instalación/pruebas invertidas no conformes con las especificaciones.
• Normas / tipos de rosca: variantes GAS ISO 228 y MÉTRICO MB según las tablas técnicas.
• Variante TFES/ZA0G — CODIGO OIL: 1WFZA002; CODIGO DIESEL: 1WFZA003; f: 1″; d: 40; h: 23; l: 200; g: 5; PESO (g): 68.
• Variante TFES/ZA1G — CODIGO OIL: 1WFZA102; CODIGO DIESEL: 1WFZA103; f: 1″ 1/4; d: 50; h: 23; l: 250; g: 5; PESO (g): no especificado.
• Variante TFES/ZA2G — CODIGO OIL: 1WFZA202; CODIGO DIESEL: 1WFZA203; f: 1″ 1/2; d: 55; h: 23; l: 250; g: 5; PESO (g): no especificado.
• Variante TFES/ZA3G — CODIGO OIL: 1WFZA302; CODIGO DIESEL: 1WFZA303; f: 2″; d: 65; h: 23; l: 250; g: 5; PESO (g): 107.
• Variante TFES/ZA4M — CODIGO OIL: 1WFZA402; CODIGO DIESEL: 1WFZA403; f: 60 x 2 (métrico); d: 65; h: 23; l: 250; g: 5; PESO (g): no especificado.
