Tapón con ventilación TRBFSC

de llenado

Nombre del producto

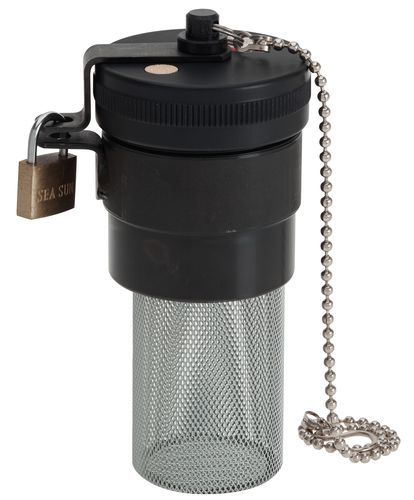

TRBFSC - Tapón de llenado con respiradero y soporte para candado

Descripción general
Manguito en acero bruniado UNI C30 soldado a la tapa de la máquina o al depósito. Suministrado con cartucho extractable de acero con filtración de 800 μm. Tapa hembra roscada en aleación de aluminio anodizado negro con filtro esférico de bronce de 40 μm. Posibilidad de suministro con cerrojo a petición.

Limitación de uso
El producto no está diseñado para funcionar en posición invertida. La instalación o las pruebas en esta configuración no cumplen las especificaciones de diseño y pueden comprometer el correcto funcionamiento del dispositivo.

Información técnica - GAS ISO 228
TIPO | CODIGO OIL | CODIGO DIESEL | ROSCA | d | h | p | l | c | f | r | e | PESO (g)
TRBFSC2G | 1BRFC201 | 1BRFC202 | 1" 1/2 | 55 | 51 | 15 | 85 | 40 | 45 | 45 | 6 | 232
TRBFSC3G | 1BRFC301 | 1BRFC302 | 2" | 65 | 58 | 24 | 85 | 50 | 57 | 50 | 6 | 444

Información técnica - MÉTRICO MB
TIPO | CODIGO OIL | CODIGO DIESEL | ROSCA | d | h | p | l | c | f | r | e | PESO (g)
TRBFSC4M | 1BRFC401 | 1BRFC402 | 60 x 2 | 65 | 58 | 24 | 85 | 50 | 57 | 50 | 6 | 436

Características / especificaciones técnicas

• Modelo: TRBFSC
• Manguito: acero bruniado UNI C30, soldado a tapa o depósito
• Cartucho extractable de acero, filtración: 800 μm
• Tapa: hembra roscada, aleación de aluminio, anodizado negro
• Filtro respiradero: bronce esférico, 40 μm
• Opcional: posibilidad de suministro con cerrojo a petición
• No apto para funcionamiento en posición invertida; la instalación/pruebas invertidas no cumplen el diseño
• Variantes y dimensiones/pesos principales:
  • TRBFSC2G — ROSCA: 1" 1/2 — d: 55 — h: 51 — p: 15 — l: 85 — c: 40 — f: 45 — r: 45 — e: 6 — PESO: 232 g
  • TRBFSC3G — ROSCA: 2" — d: 65 — h: 58 — p: 24 — l: 85 — c: 50 — f: 57 — r: 50 — e: 6 — PESO: 444 g
  • TRBFSC4M — ROSCA: 60 x 2 — d: 65 — h: 58 — p: 24 — l: 85 — c: 50 — f: 57 — r: 50 — e: 6 — PESO: 436 g
