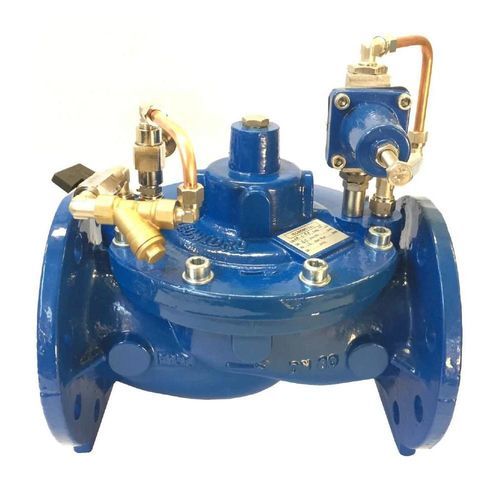

Válvula para el riego HM-C-RP2M

manualde nailonde acero inoxidable

La válvula reductora de presión Hydromodul-C es una válvula de control pilotada diseñada para reducir y estabilizar la presión aguas abajo en redes de agua y sistemas de riego. Combina un cuerpo tipo globo de baja pérdida de carga con opciones de resistencia a la cavitación y acceso para mantenimiento en línea.

Características principales

• Cuerpo globo con alta hidrodinámica sin zonas de estancamiento para baja pérdida de carga.
• Paso de flujo totalmente despejado (sin radios ni rejillas) para reducir obstrucciones y facilitar el mantenimiento.
• Eje del pistón completamente guiado; guía independiente del asiento; sección del pistón y asiento diseñadas para mitigar el riesgo de cavitación.
• Asiento removible en acero inoxidable opcional para mayor resistencia a la cavitación.
• Obturador tipo jaula disipativa opcional que puede montarse sin modificar la válvula para disipar caídas de presión mayores y estabilizar la apertura.
• Resorte de retorno situado fuera de la corriente para minimizar turbulencias y ensuciamiento.
• Diseño para mantenimiento sencillo: piezas internas accesibles sin retirar la válvula de la tubería; mantenimiento del circuito piloto posible en operación; todas las conexiones de presión/mando en la tapa de la válvula.
• Tapón de drenaje opcional en el fondo de la válvula para vaciado total (útil en heladas).
• Manómetro principal para calibración del piloto incluido; manómetros adicionales disponibles bajo pedido.
• Las funciones de la válvula pueden modificarse o ampliarse mediante cambios sencillos en el circuito piloto.

Especificaciones técnicas

• Material estándar del cuerpo: fundición dúctil GS500 / GGG50 (acero al carbono disponible bajo pedido).
• Revestimiento: pintura en polvo de poliéster en horno a 200 °C, espesor mínimo garantizado 250 μm.
• Eje y resorte de retorno: acero inoxidable.
• Sujetos de cubierta: pernos de acero inoxidable.
• Diafragma: Buna-N reforzado con nylon.
• Disco de cierre del pistón: poliuretano anti-desgaste.
• Estándar brida a brida: UNI-EN 558-1, serie DIN 3202 F5.
• Agujero de bridas: ISO PN10-16; compatibilidad ANSI 150-300 bajo pedido.
• Apto para uso con agua destinada al consumo humano (DM174 / GU166 / DE98/83CE).

Aplicaciones

• Sistemas de riego
• Distribución de agua municipal y obras hidráulicas
• Redes de agua industriales

Mantenimiento y opciones

• Mantenimiento en línea sin retirar la válvula de la tubería.
• Mantenimiento del circuito piloto posible durante la operación.
• Asiento inoxidable extraíble y jaula disipativa opcionales para caídas de presión elevadas.
• Tapón de drenaje para vaciado completo en condiciones de helada.
• Manómetros adicionales y taladros de brida disponibles a pedido.

Documentación

• Ficha técnica: HM-C-RP2M-ITA_ENG-v02.pdf (1.66 MB) — ficha técnica con dimensiones, materiales y curvas de rendimiento.
