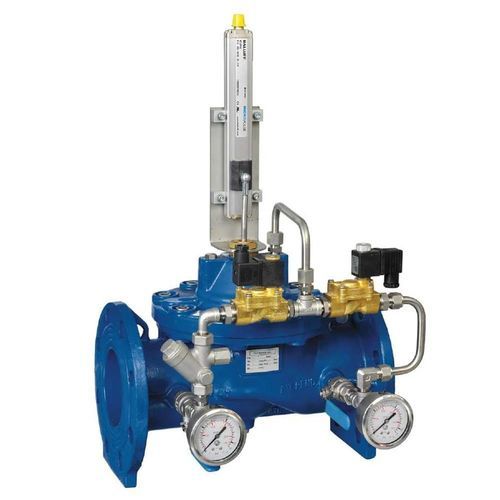

Válvula de control HM-C-SS

para el riegohidráulicaeléctrica

La válvula de control electrónica HMC-SS Hydromodul-C combina una válvula hidráulica principal modulante accionada por la presión de la línea con control electrónico para variar la apertura de la válvula principal según las señales de un controlador electrónico dedicado. Está diseñada para regulación completamente automática en aplicaciones de riego y obras hidráulicas, ofreciendo control de presión, caudal, fugas y nivel.

Funciones de control

• Control de presión
• Control de caudal
• Control de fugas
• Control de nivel

Características y ventajas

• Accionamiento por presión de línea, funcionamiento autónomo — completamente automático
• Controlada por solenoide con bajo consumo energético
• Compatible con amplios rangos de presión y voltaje
• Disponible en Normalmente Abierta (NO) o Normalmente Cerrada (NC)
• Transductor de posición lineal para retroalimentación de la posición
• Diseño en línea para un mantenimiento sencillo
• Asiento elevado de acero inoxidable opcional, resistente a la cavitación
• Diseño flexible que permite añadir funciones y accesorios

Funcionamiento
La HMC-SS está equipada con dos pilotos solenoides de 2 vías cuya interacción determina la apertura de la válvula principal según las órdenes del controlador electrónico. El solenoide aguas arriba aplica presión a la cámara de control superior para mover el diafragma hacia el cierre; el solenoide aguas abajo ventila la cámara de control superior para llevar la válvula principal hacia la apertura. Válvulas de aguja ajustables regulan las velocidades de apertura y cierre, y la posición de la válvula se proporciona mediante un transductor analógico/lineal. Cuando el agua de la tubería está contaminada (corrosiva o cargada de sedimentos), puede emplearse un fluido de control externo para el circuito de control.

Especificaciones técnicas

• Serie: Hydromodul-C
• Referencia tipo: HMC-SS (variante de control electrónico)
• Accionamiento: dos pilotos solenoides de 2 vías (aguas arriba y aguas abajo)
• Retroalimentación de posición: transductor de posición analógico/lineal
• Control de velocidad: válvulas de aguja ajustables para apertura y cierre
• Funcionamiento: accionada por presión de línea, totalmente automática
• Opciones de solenoide: bajo consumo; soporta amplios rangos de voltaje
• Configuraciones: Normalmente Abierta (NO) y Normalmente Cerrada (NC) disponibles
• Mantenimiento: diseño en línea para facilitar el servicio
• Materiales / opciones: asiento elevado en acero inoxidable disponible (opción resistente a la cavitación)
• Fluido de control: agua de la tubería o fluido de control externo para tuberías contaminadas
