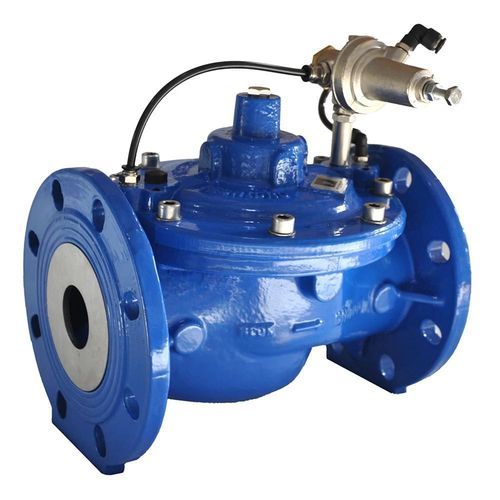

Válvula de control HM-C-QP2X

para el riegomanualde acero inoxidable

La válvula Hydromodul-C es una válvula de regulación de caudal diseñada para riego, obras hidráulicas y aplicaciones industriales. Ofrece baja pérdida de carga, soluciones frente a la cavitación y un diseño que facilita el mantenimiento. El cuerpo, de tipo globo, está dimensionado para alta hidrodinámica y acceso sencillo a las piezas internas.

Principales características y notas de diseño:

• cuerpo tipo globo con sección hidrodinámica, sin bolsas de estancamiento (diseño de baja pérdida de carga);
• fundición estándar en hierro dúctil GS500/GGG50; ejecución en acero al carbono bajo petición;
• pintura en polvo poliéster horneada a 200°C con espesor mínimo garantizado de 250 μm;
• vástago del émbolo completamente guiado;
• perfil particular del disco del émbolo y asiento para reducir el riesgo de cavitación;
• guía del vástago independiente del asiento de estanqueidad;
• asiento opcional desmontable en acero inoxidable para mayor resistencia a la cavitación;
• paso total sin obstáculos;
• sin radios ni rejilla en la sección de cierre para reducir mantenimiento y posibles obstrucciones;
• posibilidad de montaje opcional de obturador con jaula disipadora sin modificar la válvula, para disipar mayores presiones y estabilizar la apertura;
• vástago y muelle de retorno en acero inoxidable;
• el muelle de retorno no se sitúa en el paso de flujo para evitar turbulencias y obstrucciones;
• tornillería de acero inoxidable que fija la tapa al cuerpo principal;
• diafragma Buna-N reforzado con nylon;
• disco sello del émbolo en poliuretano antiabrasión;
• diseño de fácil mantenimiento y acceso a las piezas internas sin retirar la válvula de la tubería;
• configuración de mantenimiento: no existen conexiones entre el cuerpo principal y el circuito de control; todas las conexiones de presión/mandos se realizan únicamente sobre la tapa;
• posibilidad de intervenir en el circuito piloto con la válvula en funcionamiento;
• tapón de drenaje (opcional) en la base de la válvula para vaciado total en caso de helada;
• manómetro principal para calibración del piloto incluido; manómetros adicionales bajo petición;
• las funciones de la válvula pueden modificarse o ampliarse mediante simples modificaciones del circuito piloto.

Conformidad normativa:

• Boca a boca: UNI-EN 558-1, DIN 3202 serie F5.
• Taladrado de bridas: ISO PN10-16; compatibilidad ANSI 150-300 bajo petición.
• Conforme para uso con agua destinada al consumo humano: DM174 / GU166 / DE98/83CE.

Características / especificaciones técnicas:

• Brand: Tecnidro
• Modelo comercial: Hydromodul-C
• Aplicaciones previstas: riego; obras hidráulicas; industria
• Función: válvula de regulación de caudal (cuerpo tipo globo, paso total sin obstáculos)
• Documentación: Ficha técnica (PDF) disponible
