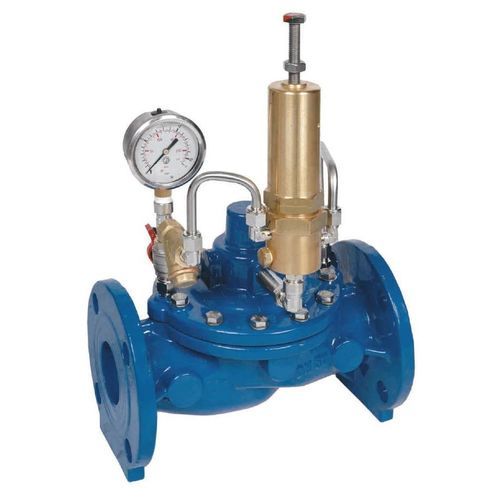

Válvula de descarga de seguridad HM-C-SR

para el riegomanualde hierro fundido

La válvula de alivio rápido Hydromodul-C es una válvula de seguridad hidráulica con membrana diseñada para descargar rápidamente el exceso de presión minimizando la cavitación y la pérdida de carga. Es adecuada para riego, obras hidráulicas y redes de distribución de agua industriales. El diseño permite un mantenimiento sencillo sin retirar la válvula de la tubería y la modificación del circuito piloto para distintas funciones.

Funciones y ventajas principales

• Diseño hidrodinámico de cuerpo tipo globo sin cavidades de estancamiento para baja pérdida de presión
• Cuerpo estándar en hierro dúctil (GS500 / GGG50); acero al carbono disponible bajo pedido
• Recubrimiento: pintura poliéster horneada a 200°C, espesor ≥ 250 µm
• Vástago de émbolo guiado con disco y asiento de geometría especial para reducir la cavitación
• Asiento desmontable opcional en acero inoxidable para mayor resistencia a la cavitación
• Paso libre sin obstáculos; sin radios ni rejillas en la sección de cierre para reducir obstrucciones y facilitar el mantenimiento
• Obturador con jaula disipativa opcional para disipación de mayor presión y estabilización de apertura
• Eje y resorte de retorno en acero inoxidable; resorte ubicado fuera del flujo
• Diafragma de Buna-N reforzada con nylon y disco de sellado en poliuretano antiabrasión
• Tapon de drenaje opcional en la base para vaciado total en caso de heladas
• Mantenimiento del circuito piloto posible con la válvula en servicio
• Manómetro principal para calibración del piloto incluido; manómetros adicionales bajo pedido

Conformidad normativa

• Brida a brida: UNI-EN 558-1, DIN 3202 serie F5
• Taladro de brida: ISO PN10-16; compatibilidad ANSI 150–300 bajo pedido
• Conforme para uso con agua potable según DM174 / GU166 / DE98/83CE

Características / especificaciones técnicas

• Modelo / Serie: Hydromodul-C
• Tipo de válvula: Alivio rápido / descarga rápida, válvula de seguridad pilotada por membrana
• Material del cuerpo: Hierro dúctil (GS500 / GGG50) estándar; acero al carbono bajo pedido
• Recubrimiento: Pintura poliéster horneada a 200°C, espesor mínimo 250 µm
• Émbolo y asiento: Vástago guiado; geometría especial de disco y asiento para mitigar la cavitación; asiento inoxidable desmontable opcional
• Estanqueidad: Disco de sellado en poliuretano antiabrasión; diafragma Buna-N reforzado con nylon
• Componentes internos: Eje y tornillería en acero inoxidable; resorte de retorno situado fuera del recorrido de flujo
• Trayecto de flujo: Paso libre sin obstáculos; sin elementos atravesando la sección de cierre
• Mantenimiento: Acceso fácil a las piezas internas sin retirar la válvula de la tubería; circuito piloto mantenible en funcionamiento
• Accesorios opcionales: Obturador con jaula disipativa, tapón de drenaje, manómetros adicionales
• Normas de bridas y taladro: UNI-EN 558-1 / DIN 3202 F5; taladro ISO PN10-16; compatibilidad ANSI 150–300 bajo pedido
• Conformidad: Apta para agua potable según DM174 / GU166 / DE98/83CE
