Válvula de flotador HM-C-GAL

Descripción general
Hydromodul-C es una válvula de control por flotador modulante diseñada para mantener automáticamente el nivel constante de un depósito mediante un piloto de flotador modulante GAL montado en el tanque. La válvula se modula de forma progresiva para mantener el nivel dentro de los límites establecidos.

Condiciones de funcionamiento

• Control automático de nivel mediante piloto de flotador modulante GAL montado en el depósito.
• La válvula se abre gradualmente cuando el nivel cae por debajo de la consigna.
• La presión aguas arriba debe mantenerse por encima de 1 bar para un funcionamiento fiable.

Instalación

• Preparar la tubería dejando la distancia correcta entre bridas, conexiones roscadas o ranuradas.
• Limpiar la tubería para evitar la entrada de materiales extraños en la válvula.
• Instalar la válvula con la flecha del cuerpo alineada con la dirección del flujo de agua.
• No soldar en la tubería cerca de la válvula para evitar daños en el diafragma.

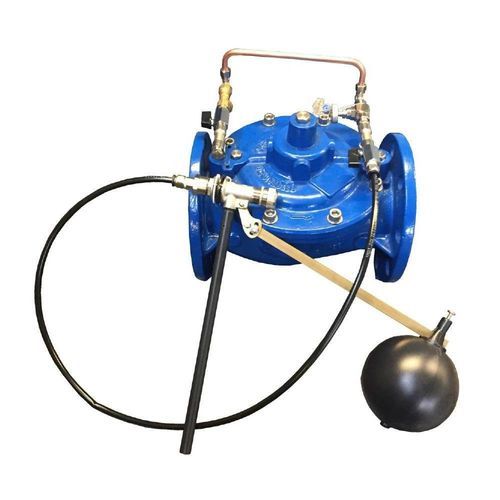

• Instalar el piloto de flotador cerca de la boca del depósito, en una zona de agua tranquila o dentro del tanque.
• Ajustar y fijar la posición del flotador en la pared del depósito o en otro elemento estable, asegurando la correcta orientación.
• Anclar la posición del brazo del flotador apretando los tornillos de la base del brazo.
• Conectar el piloto al cuerpo principal siguiendo el esquema del fabricante.

Funcionamiento

• Comprobar que las conexiones entre el piloto y la válvula principal siguen el esquema del fabricante.
• Abrir las válvulas on/off N°2 y N°6 del circuito hidráulico.
• Asegurarse de que la presión aguas arriba no caiga por debajo de 1 bar, de lo contrario la válvula puede no funcionar correctamente.
• Abrir el suministro de agua a la tubería y llenar el depósito con el piloto en posición baja; controlar la apertura de la válvula.
• Una vez lleno el depósito, verificar el correcto funcionamiento y el cierre del piloto.
• El circuito hidráulico está equipado con una válvula de aguja para regular la velocidad de apertura; manipularla puede dañar la válvula y anular la garantía.
• Durante el arranque, la presencia de aire en la cámara de control puede afectar la operación; purgar el aire moviendo manualmente el brazo del flotador a posiciones alta y baja y soltando aire en los puntos altos del circuito, luego apretar las conexiones.

Circuito hidráulico

• 1 – Cuerpo de la válvula
• 2 – Válvula esférica aguas arriba
• 3 – Puerto para manómetro aguas arriba
• 4 – Filtro en Y
• 5 – Válvula de aguja
• 6 – Válvula esférica de cierre
• 7 – Piloto a flotador modulante GAL
• X – Descarga

Especificaciones técnicas

• Tipo de producto: válvula de control por flotador modulante (Hydromodul-C).
• Piloto: piloto de flotador modulante GAL, montado en depósito.
• Función principal: mantenimiento automático del nivel del depósito mediante modulación progresiva de la válvula.
• Dirección de instalación: la flecha del cuerpo debe coincidir con la dirección del flujo de agua.
• Componentes de control: válvula aguas arriba, puerto manométrico, filtro en Y, válvula de aguja, válvula de cierre y piloto de flotador.
• Restricción operativa: la presión aguas arriba no debe caer por debajo de 1 bar para un funcionamiento correcto.
• Puesta en servicio: puede ser necesaria la purga del aire atrapado según el procedimiento descrito.
• Advertencias: no soldar cerca de la válvula; no manipular la válvula de aguja (riesgo de pérdida de garantía).

Documentación

• Ficha técnica: HM-C-GAL-ITA_ENG-v02.pdf (1.47 MB) - https://tecnidro.com/wp-content/uploads/2023/11/HM-C-GAL-ITA_ENG-v02.pdf
