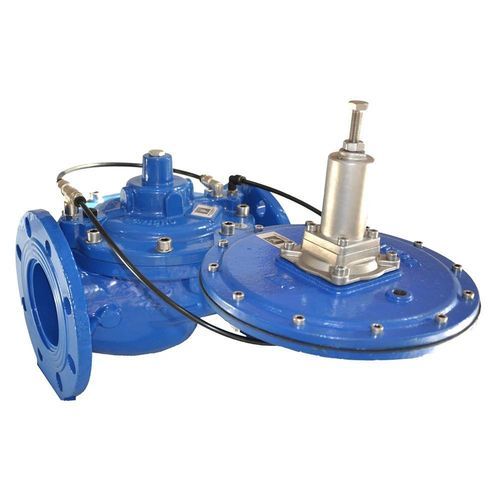

Válvula de control HM-C-ALT

para el riegomanualde metal

Descripción general
La válvula de control altimétrico Hydromodul-C es una válvula de control metálica diseñada para la regulación altimétrica en riego y obras hidráulicas. Mantiene un nivel piezométrico establecido mediante un circuito piloto que detecta la presión estática y acciona la válvula principal. El cuerpo está optimizado hidrodinámicamente para minimizar pérdidas de carga y eliminar zonas de estancamiento.

Funcionamiento

• El piloto altimétrico detecta la presión estática de un depósito remoto y modula la apertura de la válvula para mantener el nivel constante.
• Piloto altimétrico de dos vías que gobierna el mando de la válvula principal.
• Válvulas de aguja para ajustar la velocidad de actuación y la respuesta dinámica.

Características principales

• Cuerpo tipo globo con alta hidrodinámica sin zonas de estancamiento para reducir pérdidas de carga.
• Material estándar: fundición nodular GS500 / GGG50; acero al carbono disponible bajo pedido.
• Recubrimiento en polvo poliéster horneado a 200°C, grosor mínimo ≥ 250 μm.
• Vástago del émbolo totalmente guiado; guía independiente del asiento de estanqueidad.
• Sección del disco y asiento diseñados para reducir el riesgo de cavitación.
• Asiento extraíble en acero inoxidable opcional para mayor resistencia a la cavitación.
• Diseño de paso total sin obstáculos — sin radios ni rejilla en la sección de cierre para reducir atascos y mantenimiento.
• Obturador con jaula disipativa opcional, montable sin modificar la válvula, para disipar mayor presión y estabilizar la apertura.
• Eje y muelle de retorno en acero inoxidable; muelle fuera de la corriente para evitar turbulencias y obstrucciones.
• Tornillería de cubierta en acero inoxidable.
• Diafragma Buna-N reforzado con nylon y disco de sello del émbolo en poliuretano antiabrasión.
• Diseño de fácil mantenimiento: acceso a las partes internas sin desmontar la válvula; conexiones de presión/mando sobre la tapa para mantenimiento del circuito piloto en servicio.
• Tapón de drenaje opcional en la parte inferior para vaciado total en caso de heladas.
• Manómetro principal incluido para calibración del piloto; manómetros adicionales opcionales.
• Las funciones de la válvula pueden cambiarse o ampliarse mediante simples modificaciones del circuito piloto.

Aplicaciones

• Control de nivel en depósitos y tanques elevados.
• Sistemas de riego, redes de suministro de agua, plantas de tratamiento e instalaciones industriales que requieren regulación de nivel sin sensores eléctricos.

Conformidad normativa

• Dimensiones brida a brida: UNI-EN 558-1, DIN 3202 serie F5.
• Taladrado de brida: ISO PN10-16; ANSI 150-300 compatible bajo pedido.
• Conforme para uso con agua potable: DM174 / GU166 / DE98/83CE.

Especificaciones técnicas

• Familia de modelo: Hydromodul-C.
• Material del cuerpo (estándar): fundición nodular GS500 / GGG50 (acero carbono bajo pedido).
• Acabado superficial: pintura poliéster horneada 200°C, ≥250 μm.
• Opciones de asiento: asiento estándar; asiento extraíble en acero inoxidable (opcional) para resistencia a la cavitación.
• Estanquidades internas: diafragma Buna-N reforzado con nylon; disco de sello del émbolo en poliuretano antiabrasión.
• Eje y fijaciones: eje y muelle de retorno en acero inoxidable; tornillería de tapa en acero inoxidable.
• Camino de flujo: paso total, diseño sin obstáculos.
• Accesorios opcionales: obturador con jaula disipativa, tapón de drenaje, manómetros adicionales.
• Normas: UNI-EN 558-1, DIN 3202 F5; taladrado de brida ISO PN10-16 (ANSI 150-300 bajo pedido); conformidad agua potable DM174 / GU166 / DE98/83CE.

Documentación

• Hoja técnica disponible (PDF, 1.51 MB).
