Bouchon reniflard TCF/Zde remplissage
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- reniflard
- Applications
- de remplissage
Description
Produit

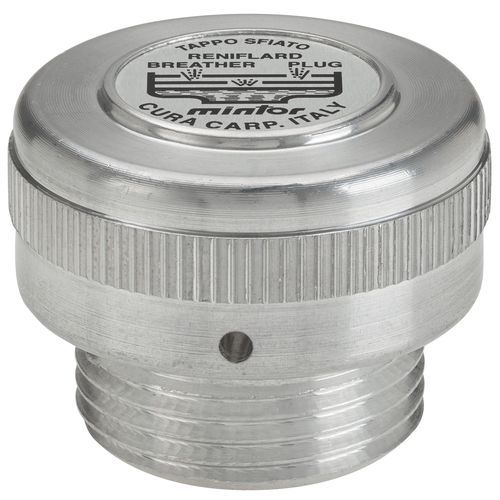

Bouchon de remplissage avec reniflard
Description
Bouchon fileté en alliage d'aluminium, non traité, doté d'une tête ronde moletée pour serrage manuel. Trou pour l'évacuation des pressions internes, diamètre d'évent libre de 2 à 3,5 mm. À appliquer uniquement sur la partie supérieure du carter, à l'écart des organes en mouvement. Pour des applications nécessitant une étanchéité renforcée, le type TSFT/N est recommandé. Anodisation disponible sur demande.
Remarque importante
Le produit n'est pas conçu pour fonctionner en position inversée. L'installation ou les essais dans cette configuration ne sont pas conformes aux spécifications de conception et peuvent compromettre le bon fonctionnement de l'appareil.
Fiche Technique - GAS ISO 228
MODELE | CODE | FILETAGE | h | f | d | POIDS (g)
TCF/Z0G | 1GCFZ00A | G 1/8" | 13.5 | 8 | 20 | 11
TCF/Z1G | 1GCFZ10A | G 1/4" | 12 | 8 | 22 | 13
TCF/Z2G | 1GCFZ20A | G 3/8" | 13.5 | 10 | 26 | 18
TCF/Z3G | 1GCFZ30A | G 1/2" | 16.5 | 10 | 30 | 33
TCF/Z4G | 1GCFZ40A | G 3/4" | 21.5 | 12 | 40 | 72
TCF/Z5G | 1GCFZ50A | G 1" | 21.5 | 14 | 45 | 95
TCF/Z6G | 1GCFZ60A | G 1" 1/4 | 21.5 | 15 | 55 | 146
TCF/Z7G | 1GCFZ70A | G 1" 1/2 | 21.5 | 15 | 55 | 96
TCF/Z8G | 1GCFZ80A | G 2" | 21.5 | 17 | 70 | 143
Fiche Technique - MÉTRIQUE MB
MODELE | CODE | FILETAGE | h | f | d | POIDS (g)
TCF/Z0M | 1MCFZ00A | 10 x 1 | 12 | 8 | 20 |
TCF/Z1M | 1MCFZ10A | 14 x 1.5 | 12 | 8 | 22 | 13
TCF/Z2M | 1MCFZ20A | 16 x 1.5 | 12 | 10 | 26 |
TCF/Z3M | 1MCFZ30A | 18 x 1.5 | 12 | 10 | 26 |
TCF/Z4M | 1MCFZ40A | 20 x 1.5 | 15 | 10 | 30 | 31
TCF/Z5M | 1MCFZ50A | 22 x 1.5 | 15 | 10 | 30 |
TCF/Z6M | 1MCFZ60A | 24 x 2 | 16.5 | 12 | 36 |
TCF/Z7M | 1MCFZ70A | 30 x 2 | 20 | 12 | 42 |
TCF/Z8M | 1MCFZ80A | 33 x 2 | 21.5 | 14 | 45 |
Caractéristiques / spécifications techniques
Bouchon de remplissage avec reniflard
Description
Bouchon fileté en alliage d'aluminium, non traité, doté d'une tête ronde moletée pour serrage manuel. Trou pour l'évacuation des pressions internes, diamètre d'évent libre de 2 à 3,5 mm. À appliquer uniquement sur la partie supérieure du carter, à l'écart des organes en mouvement. Pour des applications nécessitant une étanchéité renforcée, le type TSFT/N est recommandé. Anodisation disponible sur demande.
Remarque importante
Le produit n'est pas conçu pour fonctionner en position inversée. L'installation ou les essais dans cette configuration ne sont pas conformes aux spécifications de conception et peuvent compromettre le bon fonctionnement de l'appareil.
Fiche Technique - GAS ISO 228
MODELE | CODE | FILETAGE | h | f | d | POIDS (g)
TCF/Z0G | 1GCFZ00A | G 1/8" | 13.5 | 8 | 20 | 11
TCF/Z1G | 1GCFZ10A | G 1/4" | 12 | 8 | 22 | 13
TCF/Z2G | 1GCFZ20A | G 3/8" | 13.5 | 10 | 26 | 18
TCF/Z3G | 1GCFZ30A | G 1/2" | 16.5 | 10 | 30 | 33
TCF/Z4G | 1GCFZ40A | G 3/4" | 21.5 | 12 | 40 | 72
TCF/Z5G | 1GCFZ50A | G 1" | 21.5 | 14 | 45 | 95
TCF/Z6G | 1GCFZ60A | G 1" 1/4 | 21.5 | 15 | 55 | 146
TCF/Z7G | 1GCFZ70A | G 1" 1/2 | 21.5 | 15 | 55 | 96
TCF/Z8G | 1GCFZ80A | G 2" | 21.5 | 17 | 70 | 143
Fiche Technique - MÉTRIQUE MB
MODELE | CODE | FILETAGE | h | f | d | POIDS (g)
TCF/Z0M | 1MCFZ00A | 10 x 1 | 12 | 8 | 20 |
TCF/Z1M | 1MCFZ10A | 14 x 1.5 | 12 | 8 | 22 | 13
TCF/Z2M | 1MCFZ20A | 16 x 1.5 | 12 | 10 | 26 |
TCF/Z3M | 1MCFZ30A | 18 x 1.5 | 12 | 10 | 26 |
TCF/Z4M | 1MCFZ40A | 20 x 1.5 | 15 | 10 | 30 | 31
TCF/Z5M | 1MCFZ50A | 22 x 1.5 | 15 | 10 | 30 |
TCF/Z6M | 1MCFZ60A | 24 x 2 | 16.5 | 12 | 36 |
TCF/Z7M | 1MCFZ70A | 30 x 2 | 20 | 12 | 42 |
TCF/Z8M | 1MCFZ80A | 33 x 2 | 21.5 | 14 | 45 |
Caractéristiques / spécifications techniques
- Modèle / série : TCF/Z
- Matériau : alliage d'aluminium (non traité); anodisation disponible sur demande
- Tête : tête ronde moletée pour serrage manuel
- Reniflard : trou pour évacuation des pressions internes; diamètre 2 à 3,5 mm
- Emplacement recommandé : uniquement sur la partie supérieure du carter, loin des organes en mouvement
- Option : pour étanchéité renforcée, utiliser le type TSFT/N
- Limitation d'installation : non conçu pour fonctionner en position inversée
- Tailles et filetages disponibles : voir tableaux GAS ISO 228 et MÉTRIQUE MB ci-dessus (TCF/Z0G–TCF/Z8G et TCF/Z0M–TCF/Z8M)
