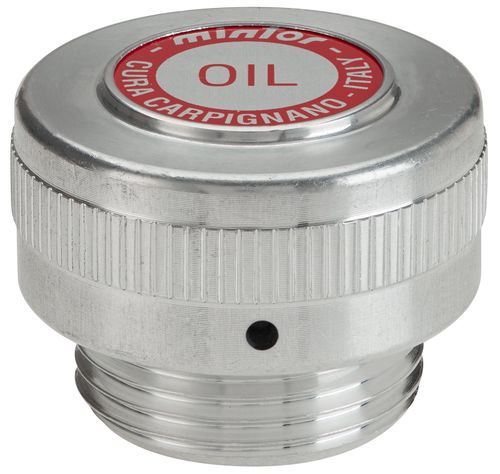

TCSF/Z - Bouchon de remplissage avec reniflard
Présentation
Bouchon fileté en alliage d'aluminium (standard : sans traitement de surface) doté d'une tête ronde moletée pour blocage manuel. Un filtre interne sphérique en bronze et un orifice de reniflard libre (diamètre de 2 mm à 3,5 mm) permettent l'évacuation des pressions internes tout en empêchant l'introduction de corps étrangers lors de la phase d'aspiration. Le degré de filtration est indiqué dans les tableaux ci‑dessous. Le TCSF/Z convient aux environnements poussiéreux et est recommandé pour les unités hydrauliques.
Finitions
Disponible sur demande avec traitement d'anodisation.
Remarque d'installation
Le produit n'est pas conçu pour fonctionner en position inversée. L'installation ou les essais en position inversée ne sont pas conformes aux spécifications de conception et peuvent compromettre le fonctionnement de l'appareil.
Fiche Technique - GAS ISO 228
MODELE | CODE | FILETAGE | h | f | d | μ | POIDS (g)
TCSF/Z1G | 1GSFZ10A | 1/4" | 13.5 | 8 | 22 | 40 | 14
TCSF/Z2G | 1GSFZ20A | 3/8" | 13.5 | 10 | 26 | 40 | 21
TCSF/Z3G | 1GSFZ30A | 1/2" | 16.5 | 12 | 30 | 40 | 37
TCSF/Z4G | 1GSFZ40A | 3/4" | 20 | 13.5 | 40 | 40 | 78
TCSF/Z5G | 1GSFZ50A | 1" | 21.5 | 14 | 45 | 40 | 109
TCSF/Z6G | 1GSFZ60A | 1" 1/4 | 21.5 | 16 | 55 | 200 | 154
TCSF/Z7G | 1GSFZ70A | 1" 1/2 | 21.5 | 16 | 55 | 200 | 107
TCSF/Z8G | 1GSFZ80A | 2" | 21.5 | 17 | 70 | 200 | 276
Fiche Technique - MÉTRIQUE MB
MODELE | CODE | FILETAGE | h | f | d | μ | POIDS (g)
TCSF/Z1M | 1MSFZ10A | 14 x 1.5 | 12 | 8 | 22 | 40 | 14
TCSF/Z2M | 1MSFZ20A | 16 x 1.5 | 12 | 10 | 26 | 40 | 21
TCSF/Z3M | 1MSFZ30A | 18 x 1.5 | 12 | 10 | 26 | 40 | 23
TCSF/Z4M | 1MSFZ40A | 20 x 1.5 | 15 | 12 | 30 | 40 | 35
TCSF/Z5M | 1MSFZ50A | 22 x 1.5 | 15 | 12 | 30 | 40 | 37
TCSF/Z6M | 1MSFZ60A | 24 x 2 | 15 | 13.5 | 36 | 40 | 48
TCSF/Z7M | 1MSFZ70A | 30 x 2 | 20 | 14 | 42 | 40 | 87
TCSF/Z8M | 1MSFZ80A | 33 x 2 | 20 | 14 | 45 | 40 |
Caractéristiques / spécifications techniques
TCSF/Z - Bouchon de remplissage avec reniflard
Présentation
Bouchon fileté en alliage d'aluminium (standard : sans traitement de surface) doté d'une tête ronde moletée pour blocage manuel. Un filtre interne sphérique en bronze et un orifice de reniflard libre (diamètre de 2 mm à 3,5 mm) permettent l'évacuation des pressions internes tout en empêchant l'introduction de corps étrangers lors de la phase d'aspiration. Le degré de filtration est indiqué dans les tableaux ci‑dessous. Le TCSF/Z convient aux environnements poussiéreux et est recommandé pour les unités hydrauliques.
Finitions
Disponible sur demande avec traitement d'anodisation.
Remarque d'installation
Le produit n'est pas conçu pour fonctionner en position inversée. L'installation ou les essais en position inversée ne sont pas conformes aux spécifications de conception et peuvent compromettre le fonctionnement de l'appareil.
Fiche Technique - GAS ISO 228
MODELE | CODE | FILETAGE | h | f | d | μ | POIDS (g)
TCSF/Z1G | 1GSFZ10A | 1/4" | 13.5 | 8 | 22 | 40 | 14
TCSF/Z2G | 1GSFZ20A | 3/8" | 13.5 | 10 | 26 | 40 | 21
TCSF/Z3G | 1GSFZ30A | 1/2" | 16.5 | 12 | 30 | 40 | 37
TCSF/Z4G | 1GSFZ40A | 3/4" | 20 | 13.5 | 40 | 40 | 78
TCSF/Z5G | 1GSFZ50A | 1" | 21.5 | 14 | 45 | 40 | 109
TCSF/Z6G | 1GSFZ60A | 1" 1/4 | 21.5 | 16 | 55 | 200 | 154
TCSF/Z7G | 1GSFZ70A | 1" 1/2 | 21.5 | 16 | 55 | 200 | 107
TCSF/Z8G | 1GSFZ80A | 2" | 21.5 | 17 | 70 | 200 | 276
Fiche Technique - MÉTRIQUE MB
MODELE | CODE | FILETAGE | h | f | d | μ | POIDS (g)
TCSF/Z1M | 1MSFZ10A | 14 x 1.5 | 12 | 8 | 22 | 40 | 14
TCSF/Z2M | 1MSFZ20A | 16 x 1.5 | 12 | 10 | 26 | 40 | 21
TCSF/Z3M | 1MSFZ30A | 18 x 1.5 | 12 | 10 | 26 | 40 | 23
TCSF/Z4M | 1MSFZ40A | 20 x 1.5 | 15 | 12 | 30 | 40 | 35
TCSF/Z5M | 1MSFZ50A | 22 x 1.5 | 15 | 12 | 30 | 40 | 37
TCSF/Z6M | 1MSFZ60A | 24 x 2 | 15 | 13.5 | 36 | 40 | 48
TCSF/Z7M | 1MSFZ70A | 30 x 2 | 20 | 14 | 42 | 40 | 87
TCSF/Z8M | 1MSFZ80A | 33 x 2 | 20 | 14 | 45 | 40 |
Caractéristiques / spécifications techniques
- Matériau : alliage d'aluminium (sans traitement de surface en standard)
- Tête : ronde moletée pour blocage manuel
- Filtre : sphérique en bronze intégré
- Orifice de reniflard : diamètre 2 mm à 3,5 mm (libre)
- Degré de filtration : indiqué dans les tableaux (colonne μ)
- Applications recommandées : milieux poussiéreux ; unités hydrauliques
- Option de finition : anodisation disponible sur demande
- Contraintes d'installation : ne pas utiliser en position inversée ; installation/essais inversés peuvent altérer le fonctionnement
- Modèles disponibles : séries TCSF/Z (versions GAS ISO 228 et MÉTRIQUE MB ; voir détails dimensionnels et masses dans les tableaux)
