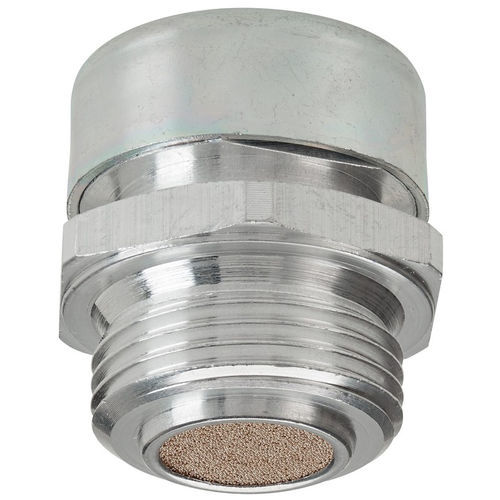

Bouchon reniflard TSFde remplissage
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- reniflard
- Applications
- de remplissage
Description
Présentation
Bouchon de remplissage huile et reniflard en alliage d’aluminium, sans traitement de surface. Un couvercle en acier galvanisé et un filtre interne en bronze sphérique permettent l’évacuation des pressions internes et empêchent l’entrée de corps étrangers lors de la phase d’aspiration. Le TSF convient particulièrement aux milieux poussiéreux et est recommandé pour les centrales hydrauliques et les cylindres.
Température de fonctionnement
-20 °C à +140 °C max.
Traitement de surface
Disponible sur demande avec anodisation.
Remarques
Le produit n'est pas conçu pour fonctionner en position inversée. L'installation ou les essais dans cette configuration ne sont pas conformes aux spécifications de conception et peuvent compromettre le bon fonctionnement de l'appareil.
Degré de filtration
Le degré de filtration du filtre interne est indiqué dans les tableaux ci-dessous.
Fiche technique - GAS ISO 228
MODELE | CODE | FILETAGE | d | h | f | e | μ | POIDS (g)
TSF1G | 1GTSF10M | 1/4" | 16.5 | 17 | 8 | 17 | 40 | 12
TSF2G | 1GTSF20M | 3/8" | 21 | 19 | 10 | 22 | 40 | 22
TSF3G | 1GTSF30M | 1/2" | 26 | 21 | 12 | 27 | 40 | 39
TSF4G | 1GTSF40M | 3/4" | 30 | 24 | 14 | 32 | 40 | 63
TSF5G | 1GTSF50M | 1" | 38 | 29 | 16 | 40 | 40 | 115
TSF6G | 1GTSF60A | 1" 1/4 | 50 | 33 | 16 | 50 | 200 | 154
TSF7G | 1GTSF70A | 1" 1/2 | 55 | 35 | 16 | 55 | 200 | 272
TSF8G | 1GTSF80A | 2" | 70 | 40 | 16 | 70 | 200 | 517
Fiche technique - METRIQUE MB
MODELE | CODE | FILETAGE | d | h | f | e | μ | POIDS (g)
TSF1M | 1MTSF10M | 14 x 1.5 | 16.5 | 17 | 8 | 27 | 40 | 13
TSF2M | 1MTSF20M | 16 x 1.5 | 21 | 19 | 10 | 22 | 40 | 24
TSF3M | 1MTSF30M | 18 x 1.5 | 21 | 19 | 10 | 22 | 40 | 25
TSF4M | 1MTSF40M | 20 x 1.5 | 24 | 21 | 12 | 24 | 40 | 34
TSF5M | 1MTSF50M | 22 x 1.5 | 26 | 21 | 12 | 27 | 40 | 39
Caractéristiques / spécifications techniques
Bouchon de remplissage huile et reniflard en alliage d’aluminium, sans traitement de surface. Un couvercle en acier galvanisé et un filtre interne en bronze sphérique permettent l’évacuation des pressions internes et empêchent l’entrée de corps étrangers lors de la phase d’aspiration. Le TSF convient particulièrement aux milieux poussiéreux et est recommandé pour les centrales hydrauliques et les cylindres.
Température de fonctionnement
-20 °C à +140 °C max.
Traitement de surface
Disponible sur demande avec anodisation.
Remarques
Le produit n'est pas conçu pour fonctionner en position inversée. L'installation ou les essais dans cette configuration ne sont pas conformes aux spécifications de conception et peuvent compromettre le bon fonctionnement de l'appareil.
Degré de filtration
Le degré de filtration du filtre interne est indiqué dans les tableaux ci-dessous.
Fiche technique - GAS ISO 228
MODELE | CODE | FILETAGE | d | h | f | e | μ | POIDS (g)
TSF1G | 1GTSF10M | 1/4" | 16.5 | 17 | 8 | 17 | 40 | 12
TSF2G | 1GTSF20M | 3/8" | 21 | 19 | 10 | 22 | 40 | 22
TSF3G | 1GTSF30M | 1/2" | 26 | 21 | 12 | 27 | 40 | 39
TSF4G | 1GTSF40M | 3/4" | 30 | 24 | 14 | 32 | 40 | 63
TSF5G | 1GTSF50M | 1" | 38 | 29 | 16 | 40 | 40 | 115
TSF6G | 1GTSF60A | 1" 1/4 | 50 | 33 | 16 | 50 | 200 | 154
TSF7G | 1GTSF70A | 1" 1/2 | 55 | 35 | 16 | 55 | 200 | 272
TSF8G | 1GTSF80A | 2" | 70 | 40 | 16 | 70 | 200 | 517
Fiche technique - METRIQUE MB
MODELE | CODE | FILETAGE | d | h | f | e | μ | POIDS (g)
TSF1M | 1MTSF10M | 14 x 1.5 | 16.5 | 17 | 8 | 27 | 40 | 13
TSF2M | 1MTSF20M | 16 x 1.5 | 21 | 19 | 10 | 22 | 40 | 24
TSF3M | 1MTSF30M | 18 x 1.5 | 21 | 19 | 10 | 22 | 40 | 25
TSF4M | 1MTSF40M | 20 x 1.5 | 24 | 21 | 12 | 24 | 40 | 34
TSF5M | 1MTSF50M | 22 x 1.5 | 26 | 21 | 12 | 27 | 40 | 39
Caractéristiques / spécifications techniques
- Marque : Mintor Srl
- Modèle : TSF
- Type : Bouchon de remplissage et reniflard pour huile
- Matériau corps : alliage d’aluminium (sans traitement de surface)
- Couvercle : acier galvanisé
- Filtre : filtre interne en bronze sphérique (voir tableaux pour le degré de filtration)
- Applications : milieux poussiéreux ; recommandé pour centrales hydrauliques et cylindres
- Température de fonctionnement : -20 °C à +140 °C
- Traitement de surface : anodisation disponible sur demande
- Remarque : ne pas installer en position inversée ; installation/essais inversés peuvent compromettre le fonctionnement
