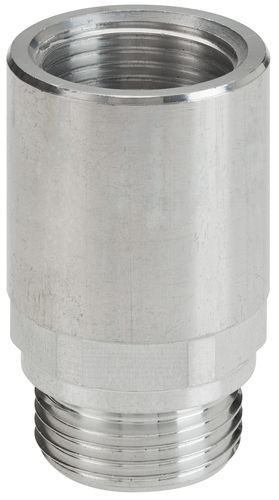

Bouchon reniflard PRS/F
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- reniflard
Description
Présentation
Prolongateur reniflard pour systèmes hydrauliques/huileux. Construit en alliage d'aluminium (version standard : sans traitement de surface), même filetage côté interne et externe, vaste chambre à conception labyrinthe. Particulièrement indiqué pour les machines agricoles, engins de terrassement et machines de construction.
Options
Remarque importante
Le produit n'est pas conçu pour fonctionner en position inversée. L'installation ou les essais dans cette configuration ne sont pas conformes aux spécifications de conception et peuvent compromettre le bon fonctionnement de l'appareil.
Fiche Technique - GAS ISO 228
MODELE | CODE | FILETAGE | d | h | f | e | POIDS (g)
PRS/F1G | 1GPSF10A | 1/4" | 20 | 40 | 8 | 17 | 28
PRS/F2G | 1GPSF20A | 3/8" | 26 | 40 | 10 | 22 | 45
PRS/F3G | 1GPSF30A | 1/2" | 30 | 40 | 11 | 27 | 61
PRS/F4G | 1GPSF40A | 3/4" | 36 | 50 | 12 | 32 | 103
PRS/F5G | 1GPSF50A | 1" | 42 | 50 | 14 | 38 | 136
Fiche Technique - MÉTRIQUE MB
MODELE | CODE | FILETAGE | d | h | f | e | POIDS (g)
PRS/F1M | 1MPSF10A | 14 x 1.5 | 20 | 40 | 8 | 17 | 28
PRS/F2M | 1MPSF20A | 16 x 1.5 | 26 | 40 | 10 | 22 | 46
PRS/F3M | 1MPSF30A | 18 x 1.5 | 26 | 40 | 10 | 22 | 42
PRS/F4M | 1MPSF40A | 20 x 1.5 | 30 | 40 | 11 | 27 |
PRS/F5M | 1MPSF50A | 22 x 1.5 | 30 | 40 | 11 | 27 | 60
Caractéristiques / spécifications techniques
Prolongateur reniflard pour systèmes hydrauliques/huileux. Construit en alliage d'aluminium (version standard : sans traitement de surface), même filetage côté interne et externe, vaste chambre à conception labyrinthe. Particulièrement indiqué pour les machines agricoles, engins de terrassement et machines de construction.
Options
- Sur demande : traitement par anodisation.
- Sur demande : version en acier sans membranes internes.
Remarque importante
Le produit n'est pas conçu pour fonctionner en position inversée. L'installation ou les essais dans cette configuration ne sont pas conformes aux spécifications de conception et peuvent compromettre le bon fonctionnement de l'appareil.
Fiche Technique - GAS ISO 228
MODELE | CODE | FILETAGE | d | h | f | e | POIDS (g)
PRS/F1G | 1GPSF10A | 1/4" | 20 | 40 | 8 | 17 | 28
PRS/F2G | 1GPSF20A | 3/8" | 26 | 40 | 10 | 22 | 45
PRS/F3G | 1GPSF30A | 1/2" | 30 | 40 | 11 | 27 | 61
PRS/F4G | 1GPSF40A | 3/4" | 36 | 50 | 12 | 32 | 103
PRS/F5G | 1GPSF50A | 1" | 42 | 50 | 14 | 38 | 136
Fiche Technique - MÉTRIQUE MB
MODELE | CODE | FILETAGE | d | h | f | e | POIDS (g)
PRS/F1M | 1MPSF10A | 14 x 1.5 | 20 | 40 | 8 | 17 | 28
PRS/F2M | 1MPSF20A | 16 x 1.5 | 26 | 40 | 10 | 22 | 46
PRS/F3M | 1MPSF30A | 18 x 1.5 | 26 | 40 | 10 | 22 | 42
PRS/F4M | 1MPSF40A | 20 x 1.5 | 30 | 40 | 11 | 27 |
PRS/F5M | 1MPSF50A | 22 x 1.5 | 30 | 40 | 11 | 27 | 60
Caractéristiques / spécifications techniques
- Matériau : alliage d'aluminium (version standard non traitée).
- Filetage : même filetage pour intérieur et extérieur (versions GAS ISO 228 et métrique MB listées).
- Conception : vaste chambre interne à labyrinthe pour une fonction de reniflage efficace.
- Applications : machines agricoles, engins de terrassement et machines de construction.
- Options : anodisation disponible sur demande ; version acier sans membranes internes disponible sur demande.
- Limitation d'utilisation : non conçu pour fonctionnement en position inversée ; montage/essais inversés peuvent compromettre la fonction.
- Variantes et dimensions : voir tableaux Fiche Technique - GAS ISO 228 et MÉTRIQUE MB ci‑dessus.
Catalogues
Catalogue 2018
96 Pages
Salons
Rencontrez ce fournisseur au(x) salon(s) suivant(s)
Autres produits Mintor S.r.l.

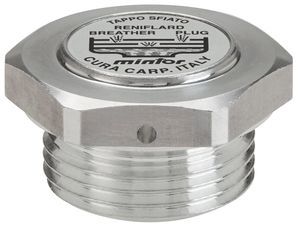

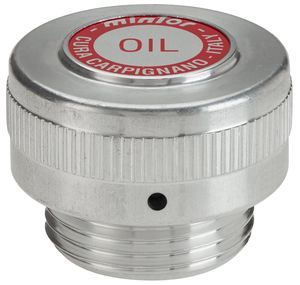

BOUCHONS RENIFLARD
