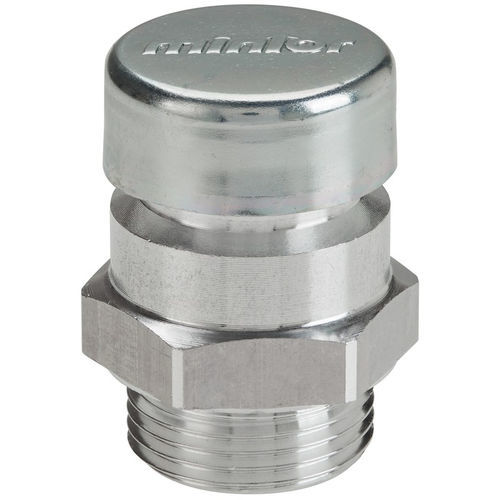

Bouchon reniflard TSFT/Nde remplissage
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- reniflard
- Applications
- de remplissage
Description
Produit
Bouchon de remplissage huile et reniflard
Description
Bouchon de remplissage en alliage d'aluminium non traité, doté d'un labyrinthe d'aération et protégé par un couvercle en acier galvanisé. La pression créée par les organes rotatifs à l'intérieur de la boîte d'engrenages est évacuée à travers le labyrinthe, évitant les éclaboussures d'huile. Convient pour réducteurs, motoréducteurs, variateurs de vitesse et boîtes de vitesse.
Options et traitements
Anodisation disponible sur demande.
Remarques d'installation
Le produit n'est pas conçu pour fonctionner en position inversée. L'installation ou les essais en position inversée ne sont pas conformes aux spécifications de conception et peuvent compromettre le bon fonctionnement.
Fiche Technique - GAS ISO 228
MODELE | CODE | FILETAGE | d | h | f | e | POIDS (g)
TSFT/N1G | 1GTSN10M | 1/4" | 16.5 | 23 | 8 | 17 | 14
TSFT/N2G | 1GTSN20M | 3/8" | 22 | 29 | 9 | 22 | 25
TSFT/N3G | 1GTSN30M | 1/2" | 26 | 29 | 10 | 27 | 39
TSFT/N4G | 1GTSN40M | 3/4" | 30 | 35 | 12 | 32 | 69
TSFT/N5G | 1GTSN50M | 1" | 38 | 43 | 14 | 40 | 119
TSFT/N6G | 1GTSN60A | 1" 1/4 | 50 | 45 | 15 | 50 | 208
TSFT/N7G | 1GTSN70A | 1" 1/2 | 55 | 46 | 15 | 55 | 283
TSFT/N8G | 1GTSN80A | 2" | 70 | 46 | 17 | 70 | 527
Fiche Technique - MÉTRIQUE MB
MODELE | CODE | FILETTATURA | d | h | f | e | POIDS (g)
TSFT/N1M | 1MTSN10M | 14 x 1.5 | 16.5 | 23 | 8 | 17 | 14
TSFT/N2M | 1MTSN20M | 16 x 1,5 | 22 | 29 | 9 | 22 | 26
TSFT/N3M | 1MTSN30M | 18 x 1,5 | 22 | 29 | 9 | 22 | 26
TSFT/N4M | 1MTSN40M | 20 x 1,5 | 24 | 29 | 10 | 24 | 33
TSFT/N5M | 1MTSN50M | 22 x 1,5 | 26 | 29 | 10 | 27 | 41
Caractéristiques / spécifications techniques
Bouchon de remplissage huile et reniflard
Description
Bouchon de remplissage en alliage d'aluminium non traité, doté d'un labyrinthe d'aération et protégé par un couvercle en acier galvanisé. La pression créée par les organes rotatifs à l'intérieur de la boîte d'engrenages est évacuée à travers le labyrinthe, évitant les éclaboussures d'huile. Convient pour réducteurs, motoréducteurs, variateurs de vitesse et boîtes de vitesse.
Options et traitements
Anodisation disponible sur demande.
Remarques d'installation
Le produit n'est pas conçu pour fonctionner en position inversée. L'installation ou les essais en position inversée ne sont pas conformes aux spécifications de conception et peuvent compromettre le bon fonctionnement.
Fiche Technique - GAS ISO 228
MODELE | CODE | FILETAGE | d | h | f | e | POIDS (g)
TSFT/N1G | 1GTSN10M | 1/4" | 16.5 | 23 | 8 | 17 | 14
TSFT/N2G | 1GTSN20M | 3/8" | 22 | 29 | 9 | 22 | 25
TSFT/N3G | 1GTSN30M | 1/2" | 26 | 29 | 10 | 27 | 39
TSFT/N4G | 1GTSN40M | 3/4" | 30 | 35 | 12 | 32 | 69
TSFT/N5G | 1GTSN50M | 1" | 38 | 43 | 14 | 40 | 119
TSFT/N6G | 1GTSN60A | 1" 1/4 | 50 | 45 | 15 | 50 | 208
TSFT/N7G | 1GTSN70A | 1" 1/2 | 55 | 46 | 15 | 55 | 283
TSFT/N8G | 1GTSN80A | 2" | 70 | 46 | 17 | 70 | 527
Fiche Technique - MÉTRIQUE MB
MODELE | CODE | FILETTATURA | d | h | f | e | POIDS (g)
TSFT/N1M | 1MTSN10M | 14 x 1.5 | 16.5 | 23 | 8 | 17 | 14
TSFT/N2M | 1MTSN20M | 16 x 1,5 | 22 | 29 | 9 | 22 | 26
TSFT/N3M | 1MTSN30M | 18 x 1,5 | 22 | 29 | 9 | 22 | 26
TSFT/N4M | 1MTSN40M | 20 x 1,5 | 24 | 29 | 10 | 24 | 33
TSFT/N5M | 1MTSN50M | 22 x 1,5 | 26 | 29 | 10 | 27 | 41
Caractéristiques / spécifications techniques
- Matériaux : alliage d'aluminium (corps) avec couvercle protecteur en acier galvanisé.
- Fonction : bouchon de remplissage avec reniflard libre et évacuation par labyrinthe pour éviter les éclaboussures d'huile.
- Applications : réducteurs, motoréducteurs, variateurs de vitesse, boîtes de vitesse.
- Traitement disponible : anodisation sur demande.
- Orientation de fonctionnement : ne pas utiliser en position inversée ; installation/essai inversé non conforme.
- Normes / séries de filetage : GAS ISO 228 (impérial) et MÉTRICO MB (métrique).
- Variantes disponibles : modèles et dimensions indiqués dans les tableaux GAS ISO 228 et MÉTRIQUE MB ci-dessus.
