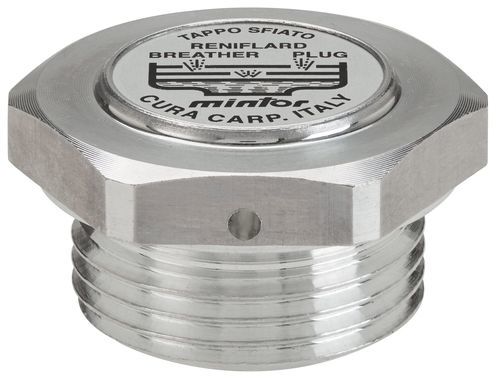

Bouchon reniflard TCFde remplissage
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- reniflard
- Applications
- de remplissage
Description
Présentation
Bouchon de remplissage avec reniflard
Description
Bouchon fileté en alliage d’aluminium fourni sans traitement de surface, à tête hexagonale. Orifice pour l’évacuation des pressions internes d’un diamètre d’environ 2 à 3,5 mm (reniflard à libre passage). À monter uniquement dans la partie supérieure du carter, à l’écart des organes en mouvement. Pour des applications nécessitant une étanchéité renforcée, le type TSFT/N est conseillé. Traitement d’anodisation disponible sur demande.
Remarque
Le produit n'est pas conçu pour fonctionner en position inversée. L'installation ou les essais dans cette configuration ne sont pas conformes aux spécifications de conception et peuvent compromettre le bon fonctionnement de l'appareil.
Fiche Technique - GAS ISO 228
MODELE | CODE | FILETAGE | t | f | e | POIDS (g)
TCF0G | 1GTCF00A | 1/8\" | 6.5 | 8 | 14 | 3
TCF1G | 1GTCF10A | 1/4\" | 7.5 | 8 | 17 | 6
TCF2G | 1GTCF20A | 3/8\" | 8.5 | 10 | 22 | 11
TCF3G | 1GTCF30A | 1/2\" | 8.5 | 10 | 27 | 17
TCF4G | 1GTCF40A | 3/4\" | 9.5 | 12 | 32 | 25
TCF5G | 1GTCF50A | 1\" | 9.5 | 14 | 40 | 43
TCF6G | 1GTCF60A | 1\" 1/4 | 11.5 | 15 | 50 | 82
TCF7G | 1GTCF70A | 1\" 1/2 | 11.5 | 15 | 55 | 112
TCF8G | 1GTCF80A | 2\" | 12 | 17 | 70 | 225
Fiche Technique - MÉTRIQUE MB
MODELE | CODE | FILETAGE | t | f | e | POIDS (g)
TCF0M | 1MTCF00A | 10 x 1 | 6.5 | 8 | 14 | 3
TCF1M | 1MTCF10A | 14 x 1.5 | 7.5 | 8 | 17 | 6
TCF2M | 1MTCF20A | 16 x 1.5 | 7 | 10 | 22 | 10
TCF3M | 1MTCF30A | 18 x 1.5 | 8.5 | 10 | 22 | 11
TCF4M | 1MTCF40A | 20 x 1.5 | 8.5 | 10 | 24 |
TCF5M | 1MTCF50A | 22 x 1.5 | 8.5 | 10 | 27 | 19
Caractéristiques / spécifications techniques
Bouchon de remplissage avec reniflard
Description
Bouchon fileté en alliage d’aluminium fourni sans traitement de surface, à tête hexagonale. Orifice pour l’évacuation des pressions internes d’un diamètre d’environ 2 à 3,5 mm (reniflard à libre passage). À monter uniquement dans la partie supérieure du carter, à l’écart des organes en mouvement. Pour des applications nécessitant une étanchéité renforcée, le type TSFT/N est conseillé. Traitement d’anodisation disponible sur demande.
Remarque
Le produit n'est pas conçu pour fonctionner en position inversée. L'installation ou les essais dans cette configuration ne sont pas conformes aux spécifications de conception et peuvent compromettre le bon fonctionnement de l'appareil.
Fiche Technique - GAS ISO 228
MODELE | CODE | FILETAGE | t | f | e | POIDS (g)
TCF0G | 1GTCF00A | 1/8\" | 6.5 | 8 | 14 | 3
TCF1G | 1GTCF10A | 1/4\" | 7.5 | 8 | 17 | 6
TCF2G | 1GTCF20A | 3/8\" | 8.5 | 10 | 22 | 11
TCF3G | 1GTCF30A | 1/2\" | 8.5 | 10 | 27 | 17
TCF4G | 1GTCF40A | 3/4\" | 9.5 | 12 | 32 | 25
TCF5G | 1GTCF50A | 1\" | 9.5 | 14 | 40 | 43
TCF6G | 1GTCF60A | 1\" 1/4 | 11.5 | 15 | 50 | 82
TCF7G | 1GTCF70A | 1\" 1/2 | 11.5 | 15 | 55 | 112
TCF8G | 1GTCF80A | 2\" | 12 | 17 | 70 | 225
Fiche Technique - MÉTRIQUE MB
MODELE | CODE | FILETAGE | t | f | e | POIDS (g)
TCF0M | 1MTCF00A | 10 x 1 | 6.5 | 8 | 14 | 3
TCF1M | 1MTCF10A | 14 x 1.5 | 7.5 | 8 | 17 | 6
TCF2M | 1MTCF20A | 16 x 1.5 | 7 | 10 | 22 | 10
TCF3M | 1MTCF30A | 18 x 1.5 | 8.5 | 10 | 22 | 11
TCF4M | 1MTCF40A | 20 x 1.5 | 8.5 | 10 | 24 |
TCF5M | 1MTCF50A | 22 x 1.5 | 8.5 | 10 | 27 | 19
Caractéristiques / spécifications techniques
- Modèle : TCF
- Marque : Mintor Srl
- Matériau : alliage d’aluminium (fourni par défaut sans traitement de surface)
- Forme de tête : tête hexagonale
- Reniflard : orifice pour l’évacuation des pressions internes ; diamètre libre d’environ 2 à 3,5 mm
- Position de montage : uniquement dans la partie supérieure du carter, à l’écart des organes en mouvement
- Finition optionnelle : anodisation disponible sur demande
- Ne pas utiliser en position inversée : installation/essais inversés non conformes
- Alternative recommandée pour étanchéité renforcée : type TSFT/N
- Normes / dimensions : filetage GAS selon ISO 228 (TCF0G–TCF8G) et métrique MB (TCF0M–TCF5M) — codes et poids indiqués ci‑dessus
