Tappo sfiato TFES/Z

Descrizione

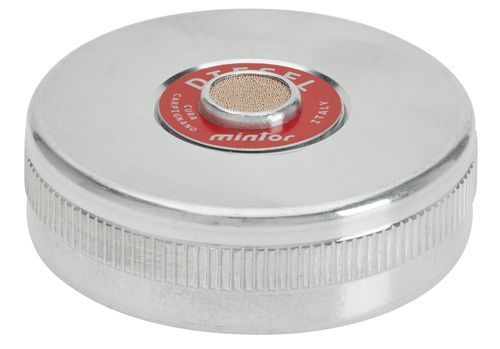

Tappo filettato femmina con sfiato. Tappo con filettatura interna in lega di alluminio, fornito senza trattamento superficiale, per applicazione su manicotti con filettatura maschio. Il filtro sferico in bronzo da 40 µm integrato nel tappo scarica le pressioni interne e impedisce l'ingresso di corpi estranei durante la fase di aspirazione. Anodizzazione disponibile su richiesta.

Nota importante
Il prodotto non è progettato per funzionare in posizione capovolta. L'installazione o il collaudo in tale configurazione non è conforme alle specifiche di progetto e può compromettere il corretto funzionamento.

Scheda Tecnica - GAS ISO 228
TIPO | CODICE OIL | CODICE DIESEL | f | d | h | PESO (g)
TFES/Z0G | 1WFSZ002 | 1WFSZ003 | 1" | 40 | 20 | 34
TFES/Z1G | 1WFSZ102 | 1WFSZ103 | 1" 1/4 | 50 | 22 | 49
TFES/Z2G | 1WFSZ202 | 1WFSZ203 | 1" 1/2 | 55 | 22 | 54
TFES/Z3G | 1WFSZ302 | 1WFSZ303 | 2" | 65 | 22 | 68

Scheda Tecnica - METRICO MB
TIPO | CODICE OIL | CODICE DIESEL | f | d | h | PESO (g)
TFES/Z4M | 1WFSZ402 | 1WFSZ403 | 60 x 2 | 65 | 22 | 67

Caratteristiche / specifiche tecniche

• Materiale: lega di alluminio (corpo del tappo).
• Filtro: filtro sferico in bronzo integrato, 40 µm — scarica le pressioni interne e impedisce l'ingresso di corpi estranei.
• Trattamento: fornito senza trattamento; anodizzazione disponibile su richiesta.
• Orientamento: non progettato per funzionare capovolto — installazione o collaudo capovolto possono compromettere il funzionamento.
• Norme / tipi di filettatura: GAS ISO 228 (misure GAS sopra indicate) e METRICO MB (misura metrica sopra indicata).
• Varianti e dati principali:
  • TFES/Z0G — CODE OIL 1WFSZ002, CODE DIESEL 1WFSZ003, f 1", d 40, h 20, peso 34 g.
  • TFES/Z1G — CODE OIL 1WFSZ102, CODE DIESEL 1WFSZ103, f 1" 1/4, d 50, h 22, peso 49 g.
  • TFES/Z2G — CODE OIL 1WFSZ202, CODE DIESEL 1WFSZ203, f 1" 1/2, d 55, h 22, peso 54 g.
  • TFES/Z3G — CODE OIL 1WFSZ302, CODE DIESEL 1WFSZ303, f 2", d 65, h 22, peso 68 g.
  • TFES/Z4M — CODE OIL 1WFSZ402, CODE DIESEL 1WFSZ403, f 60 x 2 (metrico), d 65, h 22, peso 67 g.
