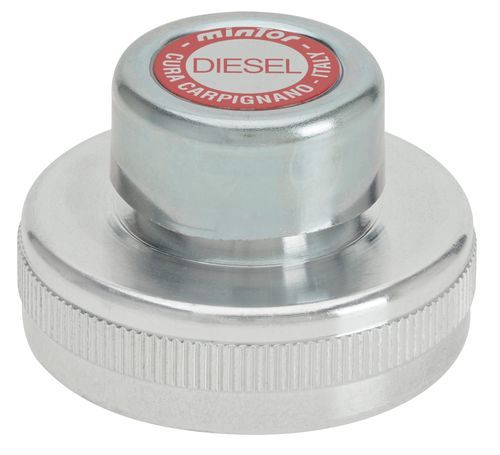

Tappo sfiato TFES/ZF

di otturazione

Descrizione
Tappo con filettatura interna in lega di alluminio, senza trattamento superficiale di default, progettato per l'applicazione su manicotti con filettatura maschio. Un coperchio in acciaio zincato e un filtro sferico in bronzo (40 micron) consentono lo sfiato delle pressioni interne e impediscono l'ingresso di corpi estranei durante la fase di aspirazione. Particolarmente adatto per ambienti polverosi e per macchine agricole e macchine edili.

Opzioni
Su richiesta disponibile con trattamento di anodizzazione.

Avvertenze
Il prodotto non è progettato per funzionare a testa in giù. L'installazione o il collaudo in tale configurazione non sono conformi alle specifiche di progetto e possono compromettere il corretto funzionamento.

Scheda Tecnica - GAS ISO 228
TIPO | CODICE OIL | CODICE DIESEL | f | d | h | l | D | PESO (g)
TFES/ZF1G | 1WCPF101 | 1WCPF102 | 1" | 30 | 21 | 41 | 40 | 58
TFES/ZF2G | 1WCPF201 | 1WCPF202 | 1" 1/2 | 38 | 21 | 41 | 55 | 128
TFES/ZF3G | 1WCPF301 | 1WCPF302 | 2" | 38 | 21 | 41 | 65 | 142

Scheda Tecnica - METRICO MB
TIPO | CODICE OIL | CODICE DIESEL | f | d | h | l | D | PESO (g)
TFES/ZF4M | 1WCPF401 | 1WCPF402 | 60 x 2 | 38 | 21 | 41 | 65 | 282

Caratteristiche / specifiche tecniche

• Tipologia: tappo filettato femmina TFES/ZF
• Funzione: tappo con sfiato
• Materiale: corpo in lega di alluminio (senza trattamento superficiale di default)
• Coperchio: acciaio zincato
• Filtro: bronzo sferico, 40 micron
• Applicazioni: per manicotti con attacco maschio; indicato per ambienti polverosi, macchine agricole e macchine edili
• Opzione: anodizzazione disponibile su richiesta
• Limitazione d'uso: non idoneo al funzionamento in posizione capovolta; installazione/collaudo capovolto può compromettere il funzionamento
• Normative / tabelle: tabelle GAS ISO 228 e METRICO MB con dimensioni e pesi (vedere sopra)
