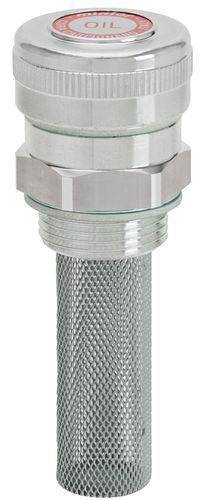

Tappo sfiato TRTCSF/Z

di riempimento

Descrizione generale

• Tappo sfiato e di riempimento.
• Tappo filettato in lega di alluminio senza trattamento con cartuccia filtrante estraibile 800 μ in acciaio zincato.
• Il filtro integrato ha un grado di filtrazione di 40 μ.
• Disponibile su richiesta con dado di ancoraggio per foro non filettato.
• Adatto per applicazioni su centraline oleodinamiche, macchine utensili e movimento terra.

Avvertenze

• Il prodotto non è progettato per funzionare in posizione capovolta.
• L'installazione o la verifica in tale configurazione non è conforme alle specifiche di progetto e può compromettere il corretto funzionamento del dispositivo.

Informazioni tecniche - GAS ISO 228
TIPO; CODICE; FILETTATURA; FILTRO; d; g; f; h; l; c; e; PESO (g)
TRTCSF/Z5G; 1FSFZ502; 1"; 40 μ; 45; 33.3; 14; 42; 82; 25; 40; 163
TRTCSF/Z8G; 1FSFZ802; 2"; 200 μ; 70; 59.4; 17; 53; 113; 49; 70; 543


Caratteristiche / specifiche tecniche

• Marca: Mintor Srl
• Modello: TRTCSF/Z
• Tipo: tappo sfiato e di riempimento filettato
• Materiale (tappo): lega di alluminio (senza trattamento superficiale)
• Cartuccia filtrante estraibile: 800 μ, acciaio zincato
• Grado di filtrazione del filtro integrato: 40 μ
• Accessorio opzionale: dado di fissaggio per foro non filettato
• Applicazioni: centraline oleodinamiche, macchine utensili, movimento terra
• Nota di progetto: non utilizzare in posizione capovolta; installazione/collaudo invertito non conforme
• Norma / Filettatura: GAS ISO 228
• Varianti disponibili: TRTCSF/Z5G (codice 1FSFZ502, filettatura 1", peso 163 g), TRTCSF/Z8G (codice 1FSFZ802, filettatura 2", peso 543 g)
