Tappo sfiato TRBFSC

di riempimento

Nome del prodotto

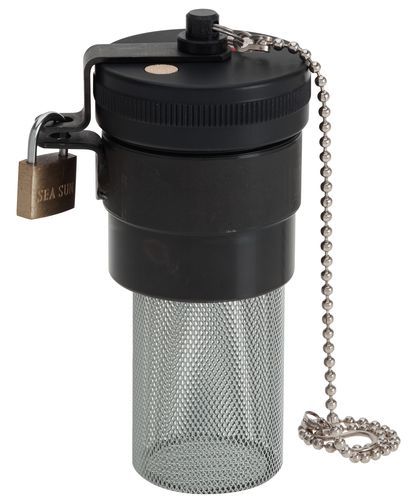

TRBFSC - Tappo di riempimento con sfiato e portalucchetto

Descrizione generale
Manicotto in acciaio brunito UNI C30 saldato sul coperchio della macchina o sul serbatoio. Fornito con cartuccia filtrante estraibile in acciaio con grado di filtrazione 800 μm. Coperchio femmina filettato in lega di alluminio anodizzato nero con filtro sferico in bronzo da 40 μm. Possibilità di fornire il lucchetto su richiesta.

Limitazioni d'uso
Il prodotto non è progettato per funzionare in posizione capovolta. L'installazione o la prova in tale configurazione non è conforme alle specifiche di progetto e può compromettere il corretto funzionamento del dispositivo.

Scheda tecnica - GAS ISO 228
TIPO | CODICE OIL | CODICE DIESEL | FILETTATURA | d | h | p | l | c | f | r | e | PESO (g)
TRBFSC2G | 1BRFC201 | 1BRFC202 | 1" 1/2 | 55 | 51 | 15 | 85 | 40 | 45 | 45 | 6 | 232
TRBFSC3G | 1BRFC301 | 1BRFC302 | 2" | 65 | 58 | 24 | 85 | 50 | 57 | 50 | 6 | 444

Scheda tecnica - METRICO MB
TIPO | CODICE OIL | CODICE DIESEL | FILETTATURA | d | h | p | l | c | f | r | e | PESO (g)
TRBFSC4M | 1BRFC401 | 1BRFC402 | 60 x 2 | 65 | 58 | 24 | 85 | 50 | 57 | 50 | 6 | 436

Caratteristiche / specificazioni tecniche

• Modello: TRBFSC
• Manicotto: acciaio brunito UNI C30, saldato su coperchio o serbatoio
• Cartuccia filtrante estraibile in acciaio, filtrazione: 800 μm
• Coperchio: filettato femmina, lega di alluminio anodizzato nero
• Filtro sfiato: bronzo sferico, 40 μm
• Optional: fornibile con lucchetto su richiesta
• Non idoneo all'uso in posizione capovolta; installazione/collaudo capovolto non conforme al progetto
• Varianti e dimensioni/pesi principali:
  • TRBFSC2G — FILETTATURA: 1" 1/2 — d: 55 — h: 51 — p: 15 — l: 85 — c: 40 — f: 45 — r: 45 — e: 6 — PESO: 232 g
  • TRBFSC3G — FILETTATURA: 2" — d: 65 — h: 58 — p: 24 — l: 85 — c: 50 — f: 57 — r: 50 — e: 6 — PESO: 444 g
  • TRBFSC4M — FILETTATURA: 60 x 2 — d: 65 — h: 58 — p: 24 — l: 85 — c: 50 — f: 57 — r: 50 — e: 6 — PESO: 436 g
