Tappo sfiato TCAR/LC

di riempimento

Descrizione generale

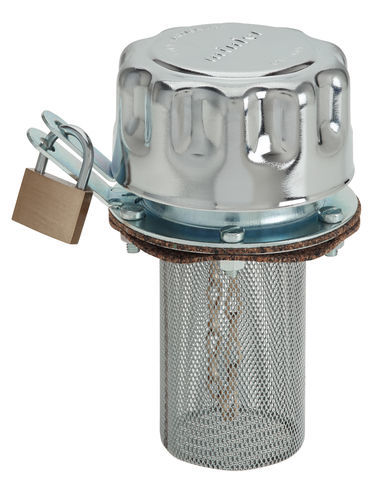

Tappo di riempimento con sfiato e cestello di prefiltraggio dell'olio, costruito interamente in acciaio cromato. Chiusura a baionetta con attacco porta lucchetto integrato. Fornito con viti a taglio M6 e guarnizioni per il fissaggio. Il filtro aria contenuto nel tappo è disponibile a 10 μ e 40 μ. Fornito con cartuccia filtrante estraibile in acciaio con grado di filtrazione 800 μ.

Opzioni
Lucchetto disponibile su richiesta.

Avvertenze
Il prodotto non è progettato per funzionare in posizione capovolta. L'installazione o il collaudo in tale configurazione non è conforme alle specifiche di progetto e può compromettere il corretto funzionamento del dispositivo.

Tabella - Varianti tecniche
TIPO | CODICE | LT 1' (aria) | FILTRO | d | h | l | r | f | c | a | N.VITI | PESO (g)
TCAR/LC 1080 C80 - Marchio | 1VTLC10A | 500 | 10 μ | 80 | 52 | 80 | 73 | 83 | 50 | 70 | 6 | 350
TCAR/LC1080 C150 - Marchio | 1VTLC20A | 500 | 10 μ | 80 | 52 | 150 | 73 | 83 | 50 | 70 | 6 | 327
TCAR/LC 4080 C80 - Marchio | 1VTLC30A | 700 | 40 μ | 80 | 52 | 80 | 73 | 83 | 50 | 70 | 6 | 325
TCAR/LC 4080 C150 - Marchio | 1VTLC40A | 700 | 40 μ | 80 | 52 | 150 | 73 | 83 | 50 | 70 | 6 | 335

Caratteristiche / specifiche tecniche

• Materiale: acciaio cromato
• Chiusura: baionetta
• Porta lucchetto: integrato; lucchetto su richiesta
• Include sfiato e cestello di prefiltraggio dell'olio
• Fornito con viti a taglio M6 e guarnizioni di fissaggio
• Filtri aria disponibili: 10 μ e 40 μ
• Cartuccia filtrante estraibile in acciaio: 800 μ
• Varianti (vedi tabella) differiscono per codice, capacità (LT 1') e peso
• Non progettato per funzionare capovolto; non installare/testare capovolto
