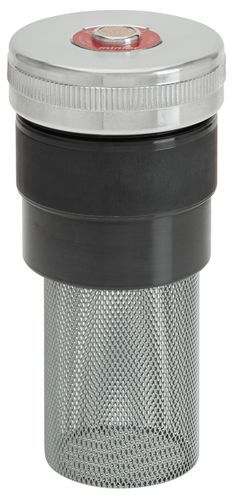

Tappo sfiato TRBFS

di riempimento

Descrizione
Tappo di riempimento con reniflard TRBFS per coperchi e serbatoi di macchine. Coperchio femmina in lega di alluminio con filettatura interna, dotato di filtro sferico in bronzo 40 micron. Avvitato su manicotto in acciaio brunito UNI C30 saldato sul coperchio o serbatoio della macchina e fornito con cartuccia filtrante estraibile in acciaio con grado di filtrazione 800 micron.

Caratteristiche principali

• Modello: TRBFS
• Funzione: tappo di riempimento con reniflard
• Materiale coperchio: lega di alluminio (senza trattamento superficiale)
• Filtrazione interna: filtro sferico in bronzo 40 micron
• Manicotto: manicotto in acciaio brunito UNI C30 da saldare su coperchio o serbatoio
• Cartuccia: cartuccia estraibile in acciaio, 800 micron
• Finitura opzionale: anodizzazione disponibile su richiesta
• Limitazione di installazione: non progettato per funzionare capovolto
• Tipologie/filettature e pesi disponibili: vedere tabelle tecniche di seguito (righe TYPE)

Avvertenza di installazione
Il prodotto non è progettato per funzionare in posizione capovolta. L'installazione o il collaudo in tale configurazione non è conforme alle specifiche di progetto e può compromettere il corretto funzionamento del dispositivo.

Scheda Tecnica - GAS ISO 228
TIPO | CODICE OIL | CODICE DIESEL | FILETTATURA | d | h | p | l | c | f | PESO (g)
TRBFS1G | 1SBSF102 | 1SBSF103 | 1" | 40 | 35 | 15 | 60 | 25 | 30 | 107
TRBFS2G | 1SBSF202 | 1SBSF203 | 1" 1/2 | 55 | 39 | 15 | 85 | 40 | 45 | 198
TRBFS3G | 1SBSF302 | 1SBSF303 | 2" | 65 | 47 | 24 | 85 | 50 | 57 | 438

Scheda Tecnica - METRICO MB
TIPO | CODICE OIL | CODICE DIESEL | FILETTATURA | d | h | p | l | c | f | PESO (g)
TRBFS4M | 1SBSF402 | 1SBSF403 | 60 x 2 | 65 | 47 | 24 | 85 | 50 | 57 | 441
