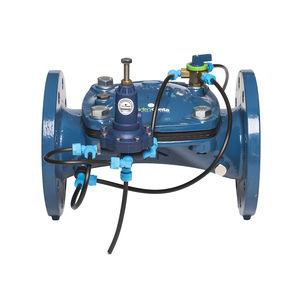

レオパルド フロート付
LEOPARD フロート付油圧ダイヤフラムバルブ。リザーバの充填を制御するバルブです。

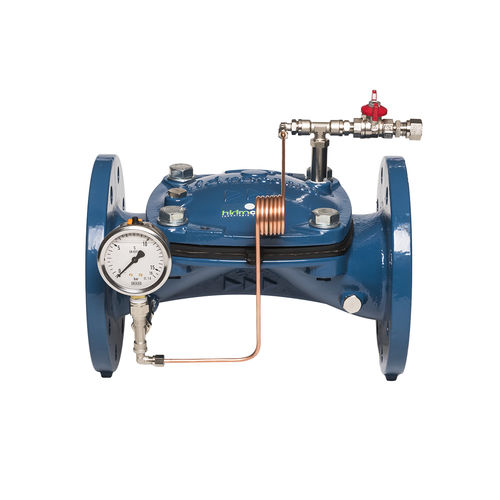

レオパードフロート式油圧バルブ
レオパルドフロート式油圧弁は、口径DN20からDN300まであります。
用途
フロート弁は、水槽や調整池で使用されます。水位があらかじめ設定された低水位に達すると全開し、設定された高水位に達すると密閉されるように設計されています。
機能
水槽内の水位が最高点に達すると、ブイパイロットが水通路を閉じ、弁室内に水圧を蓄積して閉止します。消費によりタンク内の水位が低下すると、ブイパイロットも下降して水路を開き、弁室内の水を排出して油圧弁を開きます。
1段油圧フロート弁の場合、弁の開閉はフロート装置を介して行われる。
2段フロート弁の場合、弁の開閉セットは、パイロット、3方手動弁、2段フロート装置を通じて行われる。2段式油圧フロート弁の動作は、水面が下部のブイに達したときのみ弁が開き、それに対応する指令がパイロットに送られる。水位が再び上ブイに達すると、パイロットに指令を送り、弁を閉じる。
---
