レオパード 圧力リリーフ

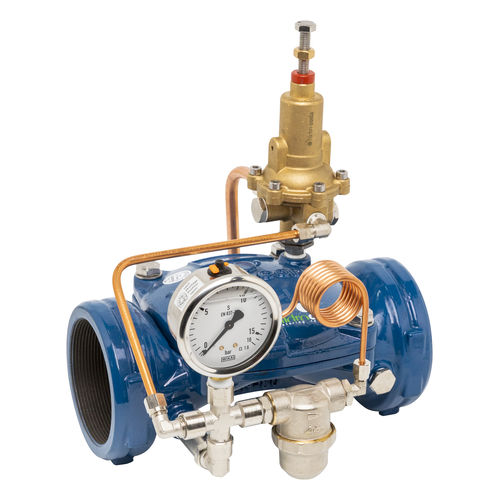

LEOPARD 圧力リリーフ油圧ダイヤフラムバルブです。設置場所が最大定圧を超えると自動的に弁が開くように設計されています。
レオパード圧力開放油圧バルブ
レオパード圧力リリーフバルブは、直径DN20からDN300まであります。
用途
このリリーフバルブは、あらかじめ設定された最大圧力を超えた場合に開くように設計されています。このバルブは大気開放で設置され、配管内の過圧を開放して逃がします。
機能
上流側の圧力が設定圧力を超えると、弁室と大気圧が連通し、ピストンが上方に移動します。このようにして、弁が開き、過剰な圧力を減少させる。
パイロットスクリューを時計回りに回すと、開口部の設定圧力が上がります。パイロットを反時計回りに回すと、開口部定圧が下がります。パイロットを通して、バルブ室はドレンします。
油圧バルブを正しく動作させ、問題を回避するために、次の条件を考慮する必要があります。
使用圧力。使用圧力:2~16bar。
精度比:±0.5bar。
---
