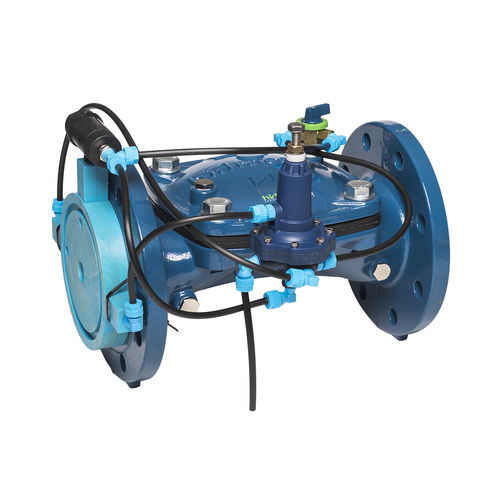

レオパードフローリミッター
LEOPARD フローリミッター油圧ダイヤフラムバルブ。流量制限弁は、循環水の流量を制限し、調整値と同等かそれ以下になるようにすることができます。
レオパードフローリミッター油圧バルブ
レオパール流量制限弁は、口径DN20からDN300まで取り揃えています。
用途
リミッター流量制御弁を設置することにより、以下のことが可能になります。
過剰な消費量の回避
圧力損失を防ぎ、遠方のネットワークへの供給不足を回避する。
流量制限弁は、循環水の流量を制限し、調整値と同じかそれ以下になるようにすることができます。
機能
パイロットは、差圧に応じてバルブの開度を調整し、事前に設定された流量を提供し、流量を一定に保ちます。パイロットの風袋のネジを操作することにより、流量を変化させることができます。
ある圧力損失を発生させるオリフィスプレートの両側に設置された2つのセンサーによって、循環流量が得られ、この流量を超える場合は、決定された流量のみを許容するまで油圧弁を部分的に閉じます。制限する流量をあらかじめ選択した後、パイロットは±15%で設定された流量を変更することができます。リミッターパイロットを時計回りに回すと、より高い光量が得られます。パイロットを反時計回りに回すと、流量が減ります。
---
