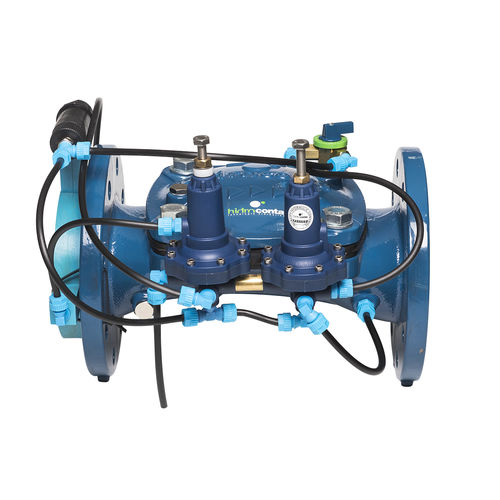

レオパード フローリミッター・減圧弁
レオパール流量制限器・減圧器 油圧式ダイヤフラムバルブ。減圧弁と制限弁が一体となったもので、両機能を独立して発揮します。
レオパード流量リミッタ・減圧弁油圧式
レオパード流量リミッタ・減圧弁は、口径DN20からDN300まで取り揃えています。
用途
減圧弁と減圧弁が一体化したもので、両方の機能を独立して発揮します。それは可能にします。
過剰な消費を防ぐ。
圧力損失を回避し、その結果、ネットワークの遠方のポイントに供給不足を回避します。
高い圧力は、インストールのコンポーネントを損傷する可能性があります。
機能
パイロットは差圧に応じてバルブの開度を調整し、あらかじめ設定された流量を供給し、流量を一定に保ちます。ある圧力損失を発生させるオリフィスプレートの両側に設置された2つのセンサーによって、循環流量が得られ、この流量を超える場合は、決定された流量のみを許容するまで油圧バルブを部分的に閉じます。
制限する流量をあらかじめ選択した後、パイロットは±15%で設定された流量を変更することができます。リミッターパイロットを時計回りに回すと、より高い光量が得られます。パイロットを反時計回りに回すと、流量が減ります。
リミッターのパイロットは、設定した流量で水面下を一定に保つための調整機能を持つように、水槽の上で動作します。
設定された制御値に対して下流側の圧力を一定に保つために、減圧パイロットがバルブに作用し、調節機能を持つようにすること。
---
