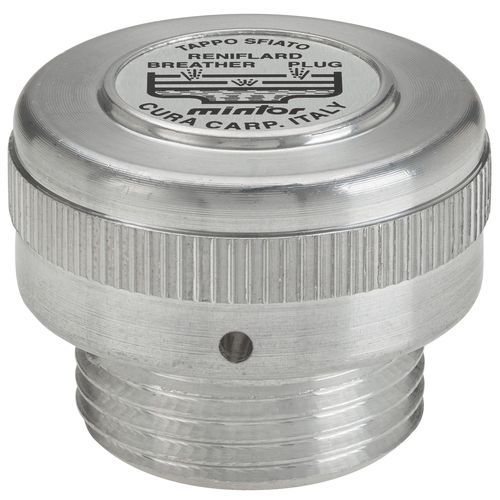

Tappo sfiato TCF/Zdi riempimento
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- sfiato
- Applicazioni
- di riempimento
Descrizione
Prodotto
Tappo di carico con foro per sfiato
Descrizione
Tappo filettato in lega di alluminio, non trattato, con testa tonda zigrinata per serraggio manuale. Foro per lo scarico delle pressioni interne con diametro di sfiato libero da 2 mm a 3,5 mm. Deve essere applicato solo nella parte superiore del carter, lontano dagli organi in movimento. Per applicazioni che richiedono una tenuta più spinta si consiglia il tipo TSFT/N. Trattamento di anodizzazione disponibile su richiesta.
Avvertenze
Il prodotto non è progettato per funzionare in posizione capovolta. L'installazione o il collaudo in tale configurazione non sono conformi alle specifiche di progetto e possono compromettere il corretto funzionamento del dispositivo.
Scheda Tecnica - GAS ISO 228
TIPO | CODICE | FILETTATURA | h | f | d | PESO (g)
TCF/Z0G | 1GCFZ00A | G 1/8" | 13.5 | 8 | 20 | 11
TCF/Z1G | 1GCFZ10A | G 1/4" | 12 | 8 | 22 | 13
TCF/Z2G | 1GCFZ20A | G 3/8" | 13.5 | 10 | 26 | 18
TCF/Z3G | 1GCFZ30A | G 1/2" | 16.5 | 10 | 30 | 33
TCF/Z4G | 1GCFZ40A | G 3/4" | 21.5 | 12 | 40 | 72
TCF/Z5G | 1GCFZ50A | G 1" | 21.5 | 14 | 45 | 95
TCF/Z6G | 1GCFZ60A | G 1" 1/4 | 21.5 | 15 | 55 | 146
TCF/Z7G | 1GCFZ70A | G 1" 1/2 | 21.5 | 15 | 55 | 96
TCF/Z8G | 1GCFZ80A | G 2" | 21.5 | 17 | 70 | 143
Scheda Tecnica - METRICO MB
TIPO | CODICE | FILETTATURA | h | f | d | PESO (g)
TCF/Z0M | 1MCFZ00A | 10 x 1 | 12 | 8 | 20 |
TCF/Z1M | 1MCFZ10A | 14 x 1.5 | 12 | 8 | 22 | 13
TCF/Z2M | 1MCFZ20A | 16 x 1.5 | 12 | 10 | 26 |
TCF/Z3M | 1MCFZ30A | 18 x 1.5 | 12 | 10 | 26 |
TCF/Z4M | 1MCFZ40A | 20 x 1.5 | 15 | 10 | 30 | 31
TCF/Z5M | 1MCFZ50A | 22 x 1.5 | 15 | 10 | 30 |
TCF/Z6M | 1MCFZ60A | 24 x 2 | 16.5 | 12 | 36 |
TCF/Z7M | 1MCFZ70A | 30 x 2 | 20 | 12 | 42 |
TCF/Z8M | 1MCFZ80A | 33 x 2 | 21.5 | 14 | 45 |
Caratteristiche / specifiche tecniche
Tappo di carico con foro per sfiato
Descrizione
Tappo filettato in lega di alluminio, non trattato, con testa tonda zigrinata per serraggio manuale. Foro per lo scarico delle pressioni interne con diametro di sfiato libero da 2 mm a 3,5 mm. Deve essere applicato solo nella parte superiore del carter, lontano dagli organi in movimento. Per applicazioni che richiedono una tenuta più spinta si consiglia il tipo TSFT/N. Trattamento di anodizzazione disponibile su richiesta.
Avvertenze
Il prodotto non è progettato per funzionare in posizione capovolta. L'installazione o il collaudo in tale configurazione non sono conformi alle specifiche di progetto e possono compromettere il corretto funzionamento del dispositivo.
Scheda Tecnica - GAS ISO 228
TIPO | CODICE | FILETTATURA | h | f | d | PESO (g)
TCF/Z0G | 1GCFZ00A | G 1/8" | 13.5 | 8 | 20 | 11
TCF/Z1G | 1GCFZ10A | G 1/4" | 12 | 8 | 22 | 13
TCF/Z2G | 1GCFZ20A | G 3/8" | 13.5 | 10 | 26 | 18
TCF/Z3G | 1GCFZ30A | G 1/2" | 16.5 | 10 | 30 | 33
TCF/Z4G | 1GCFZ40A | G 3/4" | 21.5 | 12 | 40 | 72
TCF/Z5G | 1GCFZ50A | G 1" | 21.5 | 14 | 45 | 95
TCF/Z6G | 1GCFZ60A | G 1" 1/4 | 21.5 | 15 | 55 | 146
TCF/Z7G | 1GCFZ70A | G 1" 1/2 | 21.5 | 15 | 55 | 96
TCF/Z8G | 1GCFZ80A | G 2" | 21.5 | 17 | 70 | 143
Scheda Tecnica - METRICO MB
TIPO | CODICE | FILETTATURA | h | f | d | PESO (g)
TCF/Z0M | 1MCFZ00A | 10 x 1 | 12 | 8 | 20 |
TCF/Z1M | 1MCFZ10A | 14 x 1.5 | 12 | 8 | 22 | 13
TCF/Z2M | 1MCFZ20A | 16 x 1.5 | 12 | 10 | 26 |
TCF/Z3M | 1MCFZ30A | 18 x 1.5 | 12 | 10 | 26 |
TCF/Z4M | 1MCFZ40A | 20 x 1.5 | 15 | 10 | 30 | 31
TCF/Z5M | 1MCFZ50A | 22 x 1.5 | 15 | 10 | 30 |
TCF/Z6M | 1MCFZ60A | 24 x 2 | 16.5 | 12 | 36 |
TCF/Z7M | 1MCFZ70A | 30 x 2 | 20 | 12 | 42 |
TCF/Z8M | 1MCFZ80A | 33 x 2 | 21.5 | 14 | 45 |
Caratteristiche / specifiche tecniche
- Modello/Serie: TCF/Z
- Materiale: lega di alluminio (non trattata); anodizzazione disponibile su richiesta
- Testa: testa tonda zigrinata per serraggio manuale
- Foro di sfiato: diametro da 2 mm a 3,5 mm (sfiato libero)
- Applicazione raccomandata: solo nella parte superiore del carter, lontano dagli organi in movimento
- Opzione: per tenuta più spinta usare il tipo TSFT/N
- Limitazione di installazione: non progettato per funzionare in posizione capovolta
- Varianti e filetti disponibili: vedere le tabelle GAS ISO 228 e METRICO MB sopra (TCF/Z0G–TCF/Z8G e TCF/Z0M–TCF/Z8M)
