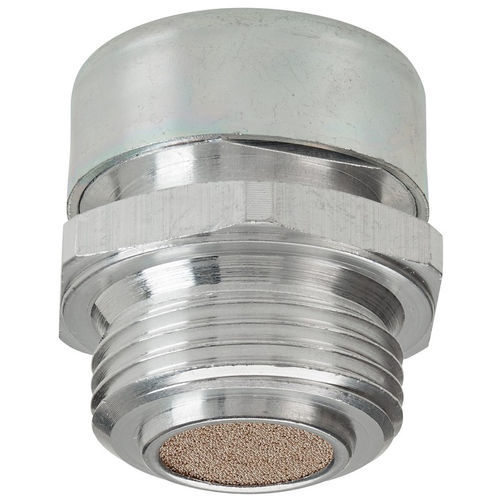

Tappo sfiato TSF

di riempimento

Descrizione
Tappo di carico olio e sfiato in lega di alluminio senza trattamento superficiale. Un coperchio in acciaio zincato e un filtro interno in bronzo sferico permettono lo sfiato delle pressioni interne e impediscono l’ingresso di corpi estranei durante la fase di aspirazione. Il TSF è particolarmente adatto ad ambienti polverosi ed è consigliato per centraline e cilindri.

Temperatura di esercizio
Da -20°C a +140°C max.

Trattamento superficiale
Disponibile su richiesta con anodizzazione.

Note
Il prodotto non è progettato per funzionare in posizione capovolta. L'installazione o il collaudo in tale configurazione non sono conformi alle specifiche di progetto e possono compromettere il corretto funzionamento del dispositivo.

Grado di filtrazione
Il grado di filtrazione del filtro interno è indicato nelle tabelle sottostanti.

Scheda Tecnica - GAS ISO 228
TIPO | CODICE | FILETTATURA | d | h | f | e | μ | PESO (g)
TSF1G | 1GTSF10M | 1/4" | 16.5 | 17 | 8 | 17 | 40 | 12
TSF2G | 1GTSF20M | 3/8" | 21 | 19 | 10 | 22 | 40 | 22
TSF3G | 1GTSF30M | 1/2" | 26 | 21 | 12 | 27 | 40 | 39
TSF4G | 1GTSF40M | 3/4" | 30 | 24 | 14 | 32 | 40 | 63
TSF5G | 1GTSF50M | 1" | 38 | 29 | 16 | 40 | 40 | 115
TSF6G | 1GTSF60A | 1" 1/4 | 50 | 33 | 16 | 50 | 200 | 154
TSF7G | 1GTSF70A | 1" 1/2 | 55 | 35 | 16 | 55 | 200 | 272
TSF8G | 1GTSF80A | 2" | 70 | 40 | 16 | 70 | 200 | 517

Scheda Tecnica - METRICO MB
TIPO | CODICE | FILETTATURA | d | h | f | e | μ | PESO (g)
TSF1M | 1MTSF10M | 14 x 1.5 | 16.5 | 17 | 8 | 27 | 40 | 13
TSF2M | 1MTSF20M | 16 x 1.5 | 21 | 19 | 10 | 22 | 40 | 24
TSF3M | 1MTSF30M | 18 x 1.5 | 21 | 19 | 10 | 22 | 40 | 25
TSF4M | 1MTSF40M | 20 x 1.5 | 24 | 21 | 12 | 24 | 40 | 34
TSF5M | 1MTSF50M | 22 x 1.5 | 26 | 21 | 12 | 27 | 40 | 39

Caratteristiche / specifiche tecniche

• Marca: Mintor Srl
• Modello: TSF
• Tipo: tappo di carico e sfiato per olio
• Materiale corpo: lega di alluminio (senza trattamento superficiale)
• Coperchio: acciaio zincato
• Filtro: filtro interno in bronzo sferico (vedi tabelle per il grado di filtrazione)
• Applicazioni: ambienti polverosi; consigliato per centraline e cilindri
• Temperatura di esercizio: da -20°C a +140°C
• Trattamento superficiale: anodizzazione disponibile su richiesta
• Nota: non progettato per funzionare a testa in giù; installazione/collaudo in tale posizione può compromettere il funzionamento
