Tappo sfiato TSFT/Ndi riempimento
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- sfiato
- Applicazioni
- di riempimento
Descrizione
Prodotto

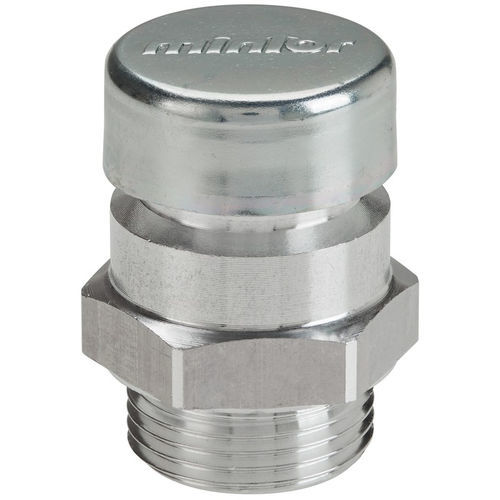

Tappo di carico olio e sfiato
Descrizione
Tappo di carico in lega di alluminio non trattata, dotato di labirinto di sfiato e protetto da coperchio in acciaio zincato. La pressione generata dagli organi rotanti all'interno della scatola ingranaggi viene espulsa attraverso il labirinto evitando gli schizzi d'olio. Adatto per riduttori, motoriduttori, variatori di velocità e scatole cambio.
Finiture e opzioni
Anodizzazione disponibile su richiesta.
Avvertenze
Il prodotto non è progettato per funzionare in posizione capovolta. Installazione o collaudo in posizione capovolta non conformi alle specifiche di progetto e possono compromettere il funzionamento corretto.
Scheda Tecnica - GAS ISO 228
TIPO | CODICE | FILETTATURA | d | h | f | e | PESO (g)
TSFT/N1G | 1GTSN10M | 1/4" | 16.5 | 23 | 8 | 17 | 14
TSFT/N2G | 1GTSN20M | 3/8" | 22 | 29 | 9 | 22 | 25
TSFT/N3G | 1GTSN30M | 1/2" | 26 | 29 | 10 | 27 | 39
TSFT/N4G | 1GTSN40M | 3/4" | 30 | 35 | 12 | 32 | 69
TSFT/N5G | 1GTSN50M | 1" | 38 | 43 | 14 | 40 | 119
TSFT/N6G | 1GTSN60A | 1" 1/4 | 50 | 45 | 15 | 50 | 208
TSFT/N7G | 1GTSN70A | 1" 1/2 | 55 | 46 | 15 | 55 | 283
TSFT/N8G | 1GTSN80A | 2" | 70 | 46 | 17 | 70 | 527
Scheda Tecnica - METRICO MB
TIPO | CODICE | FILETTATURA | d | h | f | e | PESO (g)
TSFT/N1M | 1MTSN10M | 14 x 1.5 | 16.5 | 23 | 8 | 17 | 14
TSFT/N2M | 1MTSN20M | 16 x 1,5 | 22 | 29 | 9 | 22 | 26
TSFT/N3M | 1MTSN30M | 18 x 1,5 | 22 | 29 | 9 | 22 | 26
TSFT/N4M | 1MTSN40M | 20 x 1,5 | 24 | 29 | 10 | 24 | 33
TSFT/N5M | 1MTSN50M | 22 x 1,5 | 26 | 29 | 10 | 27 | 41
Caratteristiche / specifiche tecniche
Tappo di carico olio e sfiato
Descrizione
Tappo di carico in lega di alluminio non trattata, dotato di labirinto di sfiato e protetto da coperchio in acciaio zincato. La pressione generata dagli organi rotanti all'interno della scatola ingranaggi viene espulsa attraverso il labirinto evitando gli schizzi d'olio. Adatto per riduttori, motoriduttori, variatori di velocità e scatole cambio.
Finiture e opzioni
Anodizzazione disponibile su richiesta.
Avvertenze
Il prodotto non è progettato per funzionare in posizione capovolta. Installazione o collaudo in posizione capovolta non conformi alle specifiche di progetto e possono compromettere il funzionamento corretto.
Scheda Tecnica - GAS ISO 228
TIPO | CODICE | FILETTATURA | d | h | f | e | PESO (g)
TSFT/N1G | 1GTSN10M | 1/4" | 16.5 | 23 | 8 | 17 | 14
TSFT/N2G | 1GTSN20M | 3/8" | 22 | 29 | 9 | 22 | 25
TSFT/N3G | 1GTSN30M | 1/2" | 26 | 29 | 10 | 27 | 39
TSFT/N4G | 1GTSN40M | 3/4" | 30 | 35 | 12 | 32 | 69
TSFT/N5G | 1GTSN50M | 1" | 38 | 43 | 14 | 40 | 119
TSFT/N6G | 1GTSN60A | 1" 1/4 | 50 | 45 | 15 | 50 | 208
TSFT/N7G | 1GTSN70A | 1" 1/2 | 55 | 46 | 15 | 55 | 283
TSFT/N8G | 1GTSN80A | 2" | 70 | 46 | 17 | 70 | 527
Scheda Tecnica - METRICO MB
TIPO | CODICE | FILETTATURA | d | h | f | e | PESO (g)
TSFT/N1M | 1MTSN10M | 14 x 1.5 | 16.5 | 23 | 8 | 17 | 14
TSFT/N2M | 1MTSN20M | 16 x 1,5 | 22 | 29 | 9 | 22 | 26
TSFT/N3M | 1MTSN30M | 18 x 1,5 | 22 | 29 | 9 | 22 | 26
TSFT/N4M | 1MTSN40M | 20 x 1,5 | 24 | 29 | 10 | 24 | 33
TSFT/N5M | 1MTSN50M | 22 x 1,5 | 26 | 29 | 10 | 27 | 41
Caratteristiche / specifiche tecniche
- Materiale: lega di alluminio (corpo) con coperchio di protezione in acciaio zincato.
- Funzione: tappo di carico con sfiato libero e labirinto per evitare schizzi d'olio.
- Applicazioni: riduttori, motoriduttori, variatori di velocità, scatole cambio.
- Finiture disponibili: anodizzazione su richiesta.
- Orientamento di funzionamento: non idoneo per funzionamento capovolto; installazione/collaudo capovolto non conforme.
- Standard / serie filettature: GAS ISO 228 (imperiale) e METRICO MB (metrico).
- Varianti disponibili: modelli e dimensioni elencati nelle tabelle GAS ISO 228 e METRICO MB sopra.
